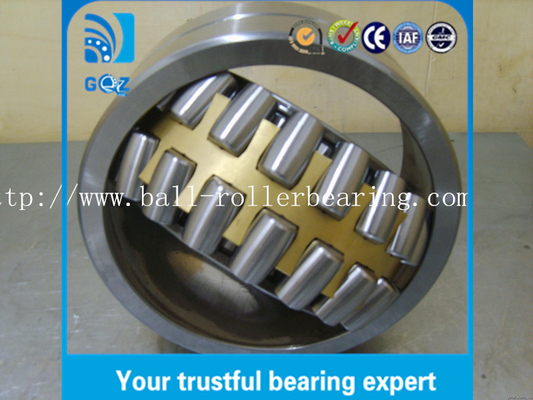

স্ব-নিয়ন্ত্রিত রোলার লেয়ারগুলির মধ্যে একটি অভ্যন্তরীণ রিং রয়েছে যার মধ্যে দুটি রানওয়ে রয়েছে যা লেয়ার অক্ষের সাথে একটি কোণে ঝুঁকে রয়েছে, একটি বাইরের রিং যার মধ্যে একটি সাধারণ গোলাকার রানওয়ে রয়েছে, গোলাকার রোলার, খাঁচা এবংকিছু ডিজাইনে, এছাড়াও অভ্যন্তরীণ গাইড রিং বা কেন্দ্রীয় রিং।
বেশিরভাগ গোলাকার রোলার বিয়ারিংগুলি রোলারগুলির দুটি সারি দিয়ে ডিজাইন করা হয়, যা তাদের খুব ভারী রেডিয়াল লোড এবং ভারী অক্ষীয় লোড গ্রহণ করতে দেয়। রোলারগুলির এক সারি সহ ডিজাইনগুলিও রয়েছে,কম রেডিয়াল লোডের জন্য উপযুক্ত এবং কার্যত কোন অক্ষীয় লোড নেইএগুলিকে "ব্যারিল রোলার বিয়ারিংস" বা "টোননলাগার"ও বলা হয় এবং সাধারণত 202- এবং 203 সিরিজে পাওয়া যায়।
আভ্যন্তরীণ নকশাটি আইএসও দ্বারা মানসম্মত নয়, তাই এটি বিভিন্ন নির্মাতা এবং বিভিন্ন সিরিজের মধ্যে পরিবর্তিত হয়। বিভিন্ন লেয়ারে উপস্থিত হতে পারে এমন কিছু বৈশিষ্ট্য হ'লঃ
>অভ্যন্তরীণ বা বাইরের রিংয়ের তৈলাক্তকরণ বৈশিষ্ট্য
>কেন্দ্রীয় ফ্ল্যাঞ্জ
>গাইড রিং বা সেন্টার রিং
>ইন্টিগ্রেটেড সিলিং
>কেজ
গোলাকার রোলার লেয়ারের বাহ্যিক মাত্রা আইএসও 15 স্ট্যান্ডার্ডে আইএসও দ্বারা মানসম্মত করা হয়েছেঃ1998গোলাকার রোলার লেয়ারের কিছু সাধারণ সিরিজ হলঃ
213 সিরিজ স্ব-সমন্বয়কারী রোলার লেয়ার
222 সিরিজ স্ব-সমন্বয়কারী রোলার লেয়ার
223 সিরিজ স্ব-নিয়ন্ত্রিত রোলার লেয়ার
২৩০ সিরিজ স্ব-সমন্বয়কারী রোলার লেয়ার
২৩১ সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
২৩২ সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
২৩৮ সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
২৩৯ সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
২৪০ সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
241 সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
248 সিরিজ স্ব-সমন্বয়কারী রোলার লেয়ার
249 সিরিজ স্বয়ংসমন্বিত রোলার লেয়ার
|
লেয়ারিং নম্বর
|
সীমানা মাত্রা ((মিমি)
|
বেসিক লোড রেটিং ((kN)
|
সীমাবদ্ধ গতি ((rpm)
|
ভর ((কেজি)
|
|
আইকেজি
|
d
|
ডি
|
বি
|
মিনিট
|
সিআর
|
কর্
|
গ্রীস
|
তেল
|
(প্রায়)
|
|
22205
|
25
|
52
|
18
|
1
|
36.5
|
36
|
6,500
|
10,000
|
0.186
|
|
22206
|
30
|
62
|
20
|
1
|
49
|
49
|
5,700
|
8,800
|
0.287
|
|
22207
|
35
|
72
|
23
|
1.1
|
69.5
|
71
|
4,900
|
7,500
|
0.446
|
|
22208
|
40
|
80
|
23
|
1.1
|
79
|
88.5
|
4,300
|
6,600
|
0.526
|
|
22209
|
45
|
85
|
23
|
1.1
|
82.5
|
95
|
3,800
|
5,900
|
0.584
|
|
22210
|
50
|
90
|
23
|
1.1
|
86
|
102
|
3,500
|
5,300
|
0.63
|
|
22211
|
55
|
100
|
25
|
1.5
|
118
|
144
|
3,200
|
4,900
|
0.808
|
|
22212
|
60
|
110
|
28
|
1.5
|
115
|
147
|
2,900
|
4,500
|
1.15
|
|
22213
|
65
|
120
|
31
|
1.5
|
143
|
179
|
2,700
|
4,200
|
1.5
|
|
22214
|
70
|
125
|
31
|
1.5
|
154
|
201
|
2,500
|
3,900
|
1.55
|
|
22215
|
75
|
130
|
31
|
1.5
|
166
|
223
|
2,300
|
3,600
|
1.65
|
|
22216
|
80
|
140
|
33
|
2
|
213
|
277
|
2,200
|
3,400
|
1.99
|
|
22217
|
85
|
150
|
36
|
2
|
251
|
320
|
2,100
|
3,200
|
2.49
|
|
22218
|
90
|
160
|
40
|
2
|
292
|
385
|
1,900
|
3,000
|
3.24
|
|
22219
|
95
|
170
|
43
|
2.1
|
294
|
390
|
1,800
|
2,800
|
4.1
|
|
22220
|
100
|
180
|
46
|
2.1
|
315
|
415
|
1,700
|
2,700
|
4.95
|
|
22222
|
110
|
200
|
53
|
2.1
|
410
|
570
|
1,600
|
2,400
|
7.2
|
|
22224
|
120
|
215
|
58
|
2.1
|
485
|
700
|
1,400
|
2,200
|
9.1
|
|
22226
|
130
|
230
|
64
|
3
|
570
|
790
|
1,300
|
2,000
|
11.2
|
|
22228
|
140
|
250
|
68
|
3
|
685
|
975
|
1,200
|
1,900
|
14
|
|
22230
|
150
|
270
|
73
|
3
|
775
|
1,160
|
1,100
|
1,700
|
18.1
|
|
22232
|
160
|
290
|
80
|
3
|
870
|
1,290
|
1,000
|
1,600
|
22.7
|
|
22234
|
170
|
310
|
86
|
4
|
1,000
|
1,520
|
980
|
1,500
|
28
|
|
22236
|
180
|
320
|
86
|
4
|
1,040
|
1,610
|
920
|
1,400
|
29.3
|
|
22238
|
190
|
340
|
92
|
4
|
1,160
|
1,810
|
860
|
1,300
|
36.6
|
|
22240
|
200
|
360
|
98
|
4
|
1,310
|
2,010
|
820
|
1,300
|
44
|
|
22244
|
220
|
400
|
108
|
4
|
1,580
|
2,460
|
730
|
1,100
|
60.4
|
|
22248
|
240
|
440
|
120
|
4
|
1,940
|
3,100
|
660
|
1,000
|
81.7
|
|
22252
|
260
|
480
|
130
|
5
|
2,230
|
3,600
|
610
|
930
|
106
|
|
22256
|
280
|
500
|
130
|
5
|
2,310
|
3,800
|
560
|
860
|
112
|
|
22260
|
300
|
540
|
140
|
5
|
2,670
|
4,350
|
510
|
790
|
141
|
আইকেজি থেকে গোলাকার রোলার বিয়ারিং, যার মধ্যে বিস্তৃত ধরণের রয়েছে- ই প্রকার, সিসিডব্লিউ 33 ধরণের, সিএডব্লিউ 33 ধরণের। এবং বিয়ারগুলি সাধারণত সিলিন্ডারিকাল বিয়ার এবং ট্যাপারড বিয়ারে ((কে) । কে ((১ঃ১২), কে৩০ ((১ঃ৩০) ।ক্লের্যান্স সাধারণত C3 তে থাকে.
স্ব-নিয়ন্ত্রিত রোলার লেয়ারের প্রয়োগঃ
> গিয়ারবক্স
> বায়ু টারবাইন
> ক্রমাগত কাস্টিং মেশিন
> উপাদান হ্যান্ডলিং
> পাম্প
> মেকানিক্যাল ফ্যান এবং ব্লাভার্স
> খনি ও নির্মাণ সরঞ্জাম
> পল্টু এবং কাগজ প্রক্রিয়াকরণ সরঞ্জাম
> সামুদ্রিক চালনা এবং অফশোর ড্রিলিং
> অফ-রোড যানবাহন
... ...
স্ব-নিয়ন্ত্রিত রোলার লেয়ারিং
মূলত, স্ব-সমন্বয়কারী রোল লেয়ারের বিভিন্ন সাধারণ নকশা রয়েছে, প্রতিটি বিভিন্ন বাণিজ্য অফার করে। তারা বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে, যার মধ্যে রয়েছেঃ স্টেইনলেস স্টীল,ক্রোম ইস্পাতসিলিকন নাইট্রাইড (Si3N4) । একটি হাইব্রিড বল বিয়ারিং হল সিরামিক বল এবং ধাতুর রেস সহ একটি বিয়ারিং।আমরা আপনাকে সাধারণ স্ব-সমন্বয়কারী রোলার বিয়ারিং 22205 CAW33C3 জন্য উপাদান প্রদর্শন করা হবে .
GCr15: অভ্যন্তরীণ, বাইরের রিং এবং রোলার বডি বহন করার জন্য মৌলিক উপাদান
উচ্চ কার্বন ক্রোম বিয়ারিং স্টিল (জিসিআর১৫) হল বিয়ারিং রিং এবং রোলিং উপাদানগুলির জন্য স্ট্যান্ডার্ড উপাদান, এছাড়াও কার্বন স্টিল এবং স্টেইনলেস স্টিল অনুরোধের ভিত্তিতে ব্যবহার করা হবে।Gcr15 এর রাসায়নিক গঠন নিচের টেবিলে দেখানো হয়েছে.
পি এস: উপাদান নির্বাচন প্রধানত উত্পাদন ভলিউম এবং পদ্ধতি দ্বারা করা হয়। বড় ভলিউম bearings জন্য, খাঁচা প্রায়ই স্ট্যাম্প শীট-ধাতু বা ইনজেকশন ছাঁচনির্মাণ পলিয়ামাইড হয়,যেহেতু কম ভলিউম নির্মাতারা বা কম ভলিউম সিরিজ প্রায়ই যন্ত্রযুক্ত ব্রাস বা যন্ত্রযুক্ত ইস্পাতের খাঁচা আছেকিছু নির্দিষ্ট প্রয়োগের জন্য, লেপ জন্য বিশেষ উপাদান (যেমন পিটিএফই লেপযুক্ত সিলিন্ডারিকাল ড্রিল কম্পন প্রয়োগের জন্য) গৃহীত হয়।
লেয়ারিং স্টিলের রাসায়নিক গঠনঃ
বিভিন্ন দেশে উপাদান Gcr15 জন্য Interchage টেবিলঃ
খাঁচা রেলঃ
ক্যাবগুলি সাধারণত স্ব-সমন্বয়কারী রোলার লেয়ারে রোলারগুলি সংরক্ষণের জন্য ব্যবহৃত হয়। অন্যান্য নির্মাণের ধরণে তারা নির্দিষ্ট খাঁচা আকারের উপর নির্ভর করে রোলার সংখ্যা হ্রাস করতে পারে,এবং এইভাবে লোড ক্ষমতা হ্রাস. খাঁচা ছাড়া দুটি কনভেক্স পৃষ্ঠের একে অপরের উপর স্লাইডিং দ্বারা স্পর্শকাতর অবস্থান স্থিতিশীল হয়।একটি খাঁচা সঙ্গে স্পর্শকাতর অবস্থান একটি মেলে concave পৃষ্ঠ মধ্যে একটি কনভেক্স পৃষ্ঠ স্লাইডিং দ্বারা স্থিতিশীল হয়১৮শ শতাব্দীর মাঝামাঝি সময়ে জন হ্যারিসন ক্রোনোগ্রাফ নিয়ে কাজ করার অংশ হিসেবে কেজেড রোলার বিয়ারিং আবিষ্কার করেন।যুদ্ধকালীন ইস্পাতের ঘাটতির সময় প্রতিস্থাপনযোগ্য কাপের সাথে যুক্ত সাইকেল চাকা লেয়ারের জন্য খাঁচা বিয়ারিংগুলি আরও ঘন ঘন ব্যবহৃত হত.
* ইস্পাত খাঁচা
সাধারণভাবে বলতে গেলে, এইচএফ বা সিআরসি খাঁচা হ'ল চাপযুক্ত ইস্পাত রিবন খাঁচা এবং চাপযুক্ত ইস্পাত স্ন্যাপ খাঁচা। অতি উচ্চ গতির প্রয়োগের জন্য, অনুরোধের ভিত্তিতে সিন্থেটিক-রজন, স্টেইনলেস স্টিল, নাইলন ব্যবহার করা হবে।
| ইস্পাত গ্রেড |
রাসায়নিক গঠন (%) |
JISG ৩১৪১
এসপিসিসি |
সি |
হ্যাঁ |
এমএন |
পি |
এস |
নি |
সিআর |
| <০12 |
- |
<০5 |
<০04 |
<০045 |
- |
- |
* ব্রাসের খাঁচা
এর রাসায়নিক বৈশিষ্ট্যগুলির কারণে, এটি মূলত ছোট এবং মাঝারি আকারের ভারবহন এবং তুলনামূলকভাবে উচ্চ তাপমাত্রার সাথে কিছু কাজের পরিবেশে ব্যবহৃত হয়।
* নাইলন খাঁচা
ব্রোঞ্জের খাঁচাটির সাথে অনুরূপ, নাইলন খাঁচাটির নিজস্ব রাসায়নিক বৈশিষ্ট্য, এটি প্রধানত -40 থেকে +125 ডিগ্রি কাজের পরিবেশের তাপমাত্রার জন্য ব্যবহৃত হয়।পোস্ট জনপ্রিয় materail PA66 এবং ক্রেতা গ্লাস ফাইবার রিইনফোর্সমেন্ট যোগ চয়ন করতে পারেন, শক্তি এবং স্থিতিস্থাপকতা বাড়ানোর জন্য।
ইস্পাত এবং ব্রোঞ্জের খাঁচা তুলনায়, এটি ভাল নির্ভুলতা আছে, এবং হালকা ওজন, যা অ্যাপ্লিকেশন মধ্যে উপলব্ধি করতে সহায়ক
আধুনিক চাহিদা অটোমোবাইল গাড়ির জন্য আলো জন্য।
ধুলো প্রতিরোধক এবং সিলিং রিং
* ধুলো প্রতিরোধক
এসপিসিসি হল ঢালের প্রধান উপাদান এবং কার্বন ইস্পাত এবং স্টেইনলেস স্টিল, যেমন এআইএসআই -300 অনুরোধে ব্যবহার করা যেতে পারে।
* সিল রিং
এনবিআর হল আমাদের ব্যবহৃত স্ট্যান্ডার্ড সিলিং উপাদান, যখন ফ্লোরোকার্বন, সিলিকন এবং টেফলন সিলগুলি সাধারণত উচ্চ তাপমাত্রার জন্য নির্দিষ্ট করা হয়।
| রেল |
ASTM D1418 নাম |
তাপমাত্রা পরিসীমা |
কঠোরতা |
বৈশিষ্ট্য |
সীমাবদ্ধতা |
| (কুরা A) |
| নাইট্রিল বুটাডুয়েন কাঁচা |
এনবিআর |
-৪০°C~১২০°C |
৪০-৯০ |
কম কম্প্রেশন |
উচ্চ তাপমাত্রা অবস্থার জন্য উপযুক্ত নয়;
সূর্যের আলো এবং রাসায়নিক ক্ষয় না |
| উচ্চ নমনীয়তা |
| উচ্চ ক্ষয় প্রতিরোধের |
| তেলের প্রতিরোধের ক্ষমতা |
| সিলিকন কাঁচা |
এমকিউ/পিএমকিউ
ভিএমকিউ/পিভিএমপি |
- ৭০°C~২০০°C |
২৫-৮০ |
উচ্চ তাপমাত্রা প্রতিরোধের |
নিম্ন পৃষ্ঠ ঘর্ষণ কর্মক্ষমতা এবং ফাটল প্রতিরোধের, উচ্চতর পরিধান প্রতিরোধের |
| শুকানোর প্রতিরোধ ক্ষমতা |
| সূর্যালোক প্রতিরোধের |
| ওজোন প্রতিরোধের বয়স |
হাইড্রোজেনযুক্ত
(নাইট্রিল-বুটাডিয়েন কাঁচামাল) |
HNBR/NEM |
- ৩৫°C~ ৬৫°C |
৫০-৯০ |
তাপ প্রতিরোধের
উচ্চ নমনীয়তা
রাসায়নিক প্রতিরোধ ক্ষমতা |
উচ্চ তাপমাত্রার অবস্থার জন্য উপযুক্ত নয় এবং সূর্যের সংস্পর্শ এবং রাসায়নিক ক্ষয় এড়ানো উচিত |
| ফ্লুরো রবার |
এফকেএম/এফপিএম |
-২৮°C~২০০°C |
৫০-৯৫ |
উচ্চ তাপমাত্রা প্রতিরোধের
উল্লেখযোগ্য রাসায়নিক প্রতিরোধ ক্ষমতা
পেট্রোলিয়াম পণ্যের ক্ষয় প্রতিরোধের |
এটি নিম্ন তাপমাত্রার কাজের জন্য উপযুক্ত নয়। |
| এসিএম কাঁচা |
এসিএম রাবার |
-১৮°C~ ১৭৫°C |
৪০-৯০ |
গরম তেলের প্রতি আরও শক্তিশালী প্রতিরোধ ক্ষমতা |
দুর্বল জলরোধী কর্মক্ষমতা; |
| সূর্যের আলো এবং ওজোন |
অতি-নিম্ন তাপমাত্রার কাজের জন্য অনুপযুক্ত |
| উচ্চতর ফাটল প্রতিরোধের |
|
|
সতর্কতা:ফ্লুরোবামার নিরাপদ এবং 200 এর নিচে স্বাভাবিক কাজের অবস্থার অধীনে ক্ষতিকর নয়°C, কিন্তু এটা ধোঁয়া ছেড়ে দেবে যদি তাপমাত্রা 300 এর চূড়ান্ত তাপমাত্রা অতিক্রম করে°Cএটি ইস্পাত টিউব কাটাতে আগুনের সমতুল্য। ধোঁয়ার শ্বাসনালী চোখ সহ মানবদেহের জন্য ক্ষতিকারক। উপরন্তু, ধোঁয়া ত্বকের সংস্পর্শে আসা এড়ানো উচিত।
|
