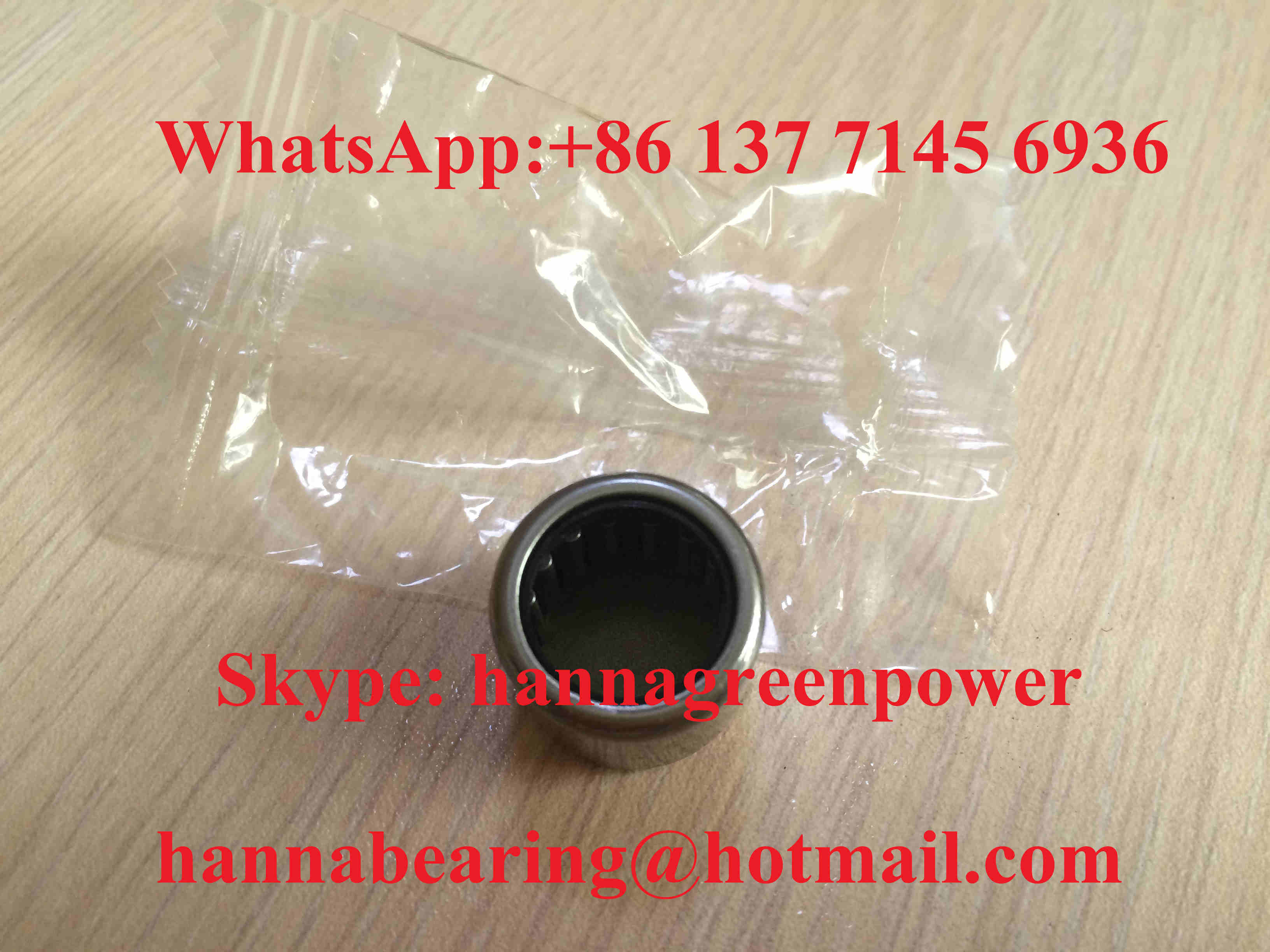

BK0306-TV BK 0306-TN ইগল রোলার লেয়ার 3x6.5x6mm P5 P4 P6

১. পণ্যের সংক্ষিপ্ত বিবরণ

BK0306-TV এবং BK0306-TN হল অতি-ক্ষুদ্র মেট্রিক সিঙ্গেল-রো ক্লোজড-এন্ড ড্রন কাপ নিডেল রোলার বিয়ারিং, যেখানে ইনার রিং নেই। এদের ইউনিফাইড বাউন্ডারি ডাইমেনশন হল Fw=3mm রোলার অ্যাসেম্বলির ইনার ডায়ামিটার, আউটার ডায়ামিটার D=6.5mm, এবং মোট প্রস্থ C=6mm। BK সিরিজটি একটি সমন্বিত এক-পিস স্ট্যাম্পড স্টিলের আউটার কাপ ব্যবহার করে, যার সাথে একটি সলিড ক্লোজড বটম ক্যাপ যুক্ত থাকে। এটি ব্লাইন্ড হোল হাউজিং-এর মধ্যে স্বয়ংক্রিয়ভাবে অ্যাক্সিয়াল লিমিটিং প্রদান করে, যার ফলে অতিরিক্ত স্ন্যাপ রিং, শ্যাফ্ট শোল্ডার এবং এন্ড ক্যাপের প্রয়োজন হয় না, যা মাইক্রো সরঞ্জামগুলির অ্যাসেম্বলিকে সহজ করে তোলে।

• BK0306-TV: স্ট্যান্ডার্ড গ্লাস ফাইবার রিইনফোর্সড PA66 প্লাস্টিক কেজ, স্থিতিশীল উচ্চ-গতির পারফরম্যান্স, নিরবচ্ছিন্ন শান্ত মাইক্রো ট্রান্সমিশনের জন্য ভাল তাপ প্রতিরোধ ক্ষমতা।
• BK0306-TN: অপ্টিমাইজড PA66 নাইলন কেজ উন্নত রোলার পজিশনিং সহ, অতি-নিম্ন ঘর্ষণ, কম রানিং নয়েজ, কঠোর নয়েজ প্রয়োজনীয়তা সহ নির্ভুল মাইক্রো ড্রাইভ ডিভাইসের জন্য আদর্শ।

ঘন নিডেল রোলার লেআউট অতি-স্লিম রেডিয়াল ক্রস-সেকশনের অধীনে নির্ভরযোগ্য রেডিয়াল লোড ক্ষমতা প্রদান করে। ম্যাচিং শ্যাফ্ট পৃষ্ঠকে HRC60–64 পর্যন্ত হার্ডেনিং এবং মিরর সুপারফিনিশিং করতে হবে যাতে এটি ইনার রেসওয়ে হিসাবে কাজ করতে পারে। এই সিরিজটি শুধুমাত্র পিওর রেডিয়াল লোড বহন করে, যা মাইক্রো রিডাকশন গিয়ারবক্স, ছোট হ্যান্ডহেল্ড পাওয়ার টুলস, মিনি অফিস সরঞ্জাম, টেক্সটাইল মাইক্রো টেনশন রোলার, অটোমেশন মাইক্রো স্লাইডিং কম্পোনেন্ট এবং চরম রেডিয়াল স্পেস সীমাবদ্ধতা সহ হালকা মডেল ট্রান্সমিশন অ্যাসেম্বলিতে ব্যাপকভাবে ব্যবহৃত হয়।

আপনার প্রকল্পের জন্য ২৪ ঘন্টার মধ্যে একটি কোটেশন পান

২. প্রযুক্তিগত স্পেসিফিকেশন

ইউনিফাইড বেস স্ট্যান্ডার্ড প্যারামিটার

Fw (নিডেল অ্যাসেম্বলির ইনার ডায়ামিটার): ৩ মিমি
আউটার ডায়ামিটার D: ৬.৫ মিমি
সামগ্রিক প্রস্থ C: ৬ মিমি
গঠন: সিঙ্গেল রো ক্লোজড এন্ড ড্রন কাপ নিডেল বিয়ারিং, ইনার রিং নেই
আউটার কাপ উপাদান: GCr15 হাই-কার্বন ক্রোম বিয়ারিং স্টিল
স্ট্যান্ডার্ড রেডিয়াল ক্লিয়ারেন্স: CN নরমাল ক্লিয়ারেন্স
ন্যূনতম চ্যাম্ফার r: ০.৩ মিমি
প্রয়োজনীয় ম্যাচিং শ্যাফ্ট হার্ডনেস: HRC60–64 মিরর সুপারফিনিশিং

BK0306-TV

কেজ টাইপ: স্ট্যান্ডার্ড গ্লাস ফাইবার রিইনফোর্সড PA66 TV প্লাস্টিক কেজ
ডাইনামিক লোড Cr: ১২৩০ N
স্ট্যাটিক লোড Cor: ৮৪০ N
ফ্যাটিগ লোড লিমিট Pu: ৮৫ N
রেফারেন্স গ্রীস লিমিটিং স্পিড: ৩৩০০০ r/min
তেল লুব্রিকেশন লিমিটিং স্পিড: ৫০০০ r/min
নেট ওজন: ০.০০০০৯ কেজি

BK0306-TN

কেজ টাইপ: অপ্টিমাইজড গ্লাস ফাইবার রিইনফোর্সড PA66 TN প্লাস্টিক কেজ
ডাইনামিক লোড Cr: ১২৩০ N
স্ট্যাটিক লোড Cor: ৮৮০ N
ফ্যাটিগ লোড লিমিট Pu: ৮৮ N
রেফারেন্স গ্রীস লিমিটিং স্পিড: ২৪০০০ r/min
তেল লুব্রিকেশন লিমিটিং স্পিড: ২৬০০০ r/min
নেট ওজন: ০.০০১০ কেজি
দুটি মডেলের সম্পূর্ণ ডাইমেনশনাল ড্রয়িং এবং সম্পূর্ণ প্রযুক্তিগত লোড ডেটা গ্রাহকের অনুরোধে উপলব্ধ।

৩. মূল সুবিধা

1. সমন্বিত ক্লোজড বটম ক্যাপ সেলফ-লোকেটটিং ডিজাইন, অতিরিক্ত অ্যাক্সিয়াল ফিক্সিং পার্টস ছাড়াই সরাসরি ব্লাইন্ড হোল হাউজিং-এ প্রেস করা হয়, মাইক্রো সরঞ্জামগুলির পার্টস সংখ্যা এবং অ্যাসেম্বলি শ্রম খরচ কমায়।
2. অতি-ক্ষুদ্র স্লিম রেডিয়াল ক্রস-সেকশন সরঞ্জামের রেডিয়াল দখলকৃত স্থানকে ব্যাপকভাবে হ্রাস করে, মাইক্রো কমপ্যাক্ট ট্রান্সমিশন কাঠামোগত নকশার চাহিদাগুলির সাথে পুরোপুরি মেলে।
3. দুটি PA66 প্লাস্টিক কেজ বিকল্প (TV / TN) বিভিন্ন কাজের চাহিদা পূরণ করে: TV অতি-উচ্চ গতির অপারেশনের জন্য; TN অতি-শান্ত লো-ফ্রিকশন নির্ভুল ট্রান্সমিশনের জন্য।
4. কম্প্যাক্ট ডেন্স নিডেল লেআউট স্থিতিশীল রেডিয়াল রিজিডিটি এবং লোড ক্ষমতা প্রদান করে, নির্ভরযোগ্য নিরবচ্ছিন্ন কম ও মাঝারি গতির রেসিপ্রোকেটিং অপারেশন।
5. ফাইবারগ্লাস রিইনফোর্সড নাইলন কেজ কার্যকরভাবে রোলিং ঘর্ষণ হ্রাস করে, অস্বাভাবিক শব্দ দমন করে এবং দীর্ঘ-চক্র অপারেশনের সময় কেজ বিকৃতি এড়ায়।
6. কাস্টমাইজযোগ্য বিকল্পগুলির মধ্যে রয়েছে সিঙ্গেল RS রাবার ডাস্ট সিল, C3 বর্ধিত রেডিয়াল ক্লিয়ারেন্স, স্টেইনলেস স্টিল অ্যান্টি-রাস্ট ড্রন কাপ, OEM লেজার মার্কিং এবং লো-টেম্পারেচার স্পেশাল লুব্রিকেন্ট ফিলিং।

মাইক্রো ব্লাইন্ড হোল হাউজিং মেশিনিং প্রক্রিয়াগুলিকে কার্যকরভাবে সরল করে এবং মিনি শ্যাফ্ট-এন্ড ট্রান্সমিশন অ্যাসেম্বলিগুলির পরিষেবা জীবন প্রসারিত করে।

৪. অ্যাপ্লিকেশন

এই BK0306-TV / BK0306-TN অতি-ক্ষুদ্র ক্লোজড এন্ড নিডেল রোলার বিয়ারিং সেটটি নিম্নলিখিত মাইক্রো লাইট-ডিউটি ​​শিল্প এবং বেসামরিক সরঞ্জামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়:

• মাইক্রো মিনি রিডাকশন গিয়ারবক্স, ছোট ট্রান্সমিশন বক্স ব্লাইন্ড হোল শ্যাফ্ট এন্ড সাপোর্টিং অ্যাসেম্বলি।
• মিনি হ্যান্ডহেল্ড ইলেকট্রিক পাওয়ার টুলস, ছোট বাগান মাইক্রো ইলেকট্রিক মেশিনারি রোটারি মুভিং পার্টস।
• অফিস নির্ভুল ছোট সরঞ্জাম, টেক্সটাইল মাইক্রো লুম টেনশন স্লাইডিং রোলার ইউনিট।
• অটোমেশন মিনি লিনিয়ার স্লাইডিং মেকানিজম এবং মাইক্রো ক্যাম শ্যাফ্ট পজিশনিং কম্পোনেন্ট।
• লাইট মডেল খেলনা, ছোট গৃহস্থালী বৈদ্যুতিক হালকা রোটারি স্লাইডিং অ্যাসেম্বলি।
• ৩ মিমি ইনার ডায়ামিটার মাইক্রো ক্লোজড এন্ড ড্রন কাপ নিডেল রোলার বিয়ারিং সরঞ্জামের জন্য আফটারমার্কেট রিপ্লেসমেন্ট স্পেয়ার পার্টস।

ব্লাইন্ড হোল শ্যাফ্ট-এন্ড মিনিচার ট্রান্সমিশন সরঞ্জামের জন্য আদর্শ ডুয়াল-অপশন কমপ্যাক্ট হাই-স্পিড মাইক্রো বিয়ারিং সলিউশন।

৫. কেন GQZ বিয়ারিং বেছে নেবেন

• ২৫ বছরের পেশাদার মাইক্রো BK সিরিজ ক্লোজড এন্ড ড্রন কাপ নিডেল রোলার বিয়ারিং উত্পাদন অভিজ্ঞতা।
• দুটি মডেল আন্তর্জাতিক স্ট্যান্ডার্ড BK0306 সিরিজ বিয়ারিংগুলির সাথে সম্পূর্ণ ডাইমেনশনালি ইন্টারচেঞ্জেবল, আউটার কাপ ডাইমেনশনাল টলারেন্স সামঞ্জস্যপূর্ণ।
• সম্পূর্ণ OEM ও ODM কাস্টমাইজড পরিষেবা RS সিলিং, স্টেইনলেস স্টিল শেল এবং বিশেষ ক্লিয়ারেন্স কাস্টমাইজেশন সমর্থন করে।
• সম্পূর্ণ-প্রক্রিয়া কঠোর পরিদর্শন: কাঁচামাল হার্ডনেস টেস্টিং, ডিপ ড্রয়িং ফর্মিং প্রিসিশন, প্লাস্টিক কেজ অ্যাসেম্বলি টাইটনেস এবং ডেলিভারির আগে হাই-স্পিড সাইকেল ডিউরেবিলিটি টেস্টিং।
• পেশাদার বিয়ারিং ইঞ্জিনিয়ারিং টিম ২৪ ঘন্টার মধ্যে মাইক্রো ব্লাইন্ড হোল হাউজিং টলারেন্স এবং ম্যাচিং শ্যাফ্ট হার্ডনেস ইনস্টলেশন গাইডেন্স প্রদান করে।
• দীর্ঘমেয়াদী মিনিচার সরঞ্জাম নির্মাতাদের জন্য পছন্দের বাল্ক হোলসেল প্রাইস সহ স্থিতিশীল গণ উত্পাদন অ্যাসেম্বলি লাইন।

আমরা স্থিতিশীল অ্যাক্সিয়াল পজিশনিং পারফরম্যান্স, কম নয়েজ এবং দীর্ঘ পরিষেবা জীবনের উপর মনোযোগ দিই, বিশ্বব্যাপী শিল্প ক্রেতাদের সাথে দীর্ঘমেয়াদী জয়-জয় সহযোগিতা তৈরি করি।

৬. গুণমান নিয়ন্ত্রণ

• GCr15 ক্রোম বিয়ারিং স্টিলের কাঁচামাল রাসায়নিক গঠন এবং পৃষ্ঠের হার্ডনেস পরিদর্শন।
• সমন্বিত ক্লোজড এন্ড আউটার ড্রন কাপের জন্য প্রিসিশন ডিপ ড্রয়িং, ট্রিম্মিং এবং ফর্মিং প্রসেসিং।
• আউটার কাপের অভ্যন্তরীণ স্ট্রেস স্থিতিশীল করতে এবং পৃষ্ঠের পরিধান প্রতিরোধ ক্ষমতা বাড়াতে কনস্ট্যান্ট টেম্পারেচার হিট ট্রিটমেন্ট প্রক্রিয়া।
• দুটি সংস্করণের জন্য পৃথক লক্ষ্যযুক্ত পারফরম্যান্স টেস্টিং: TV কেজের উচ্চ-গতির তাপমাত্রা প্রতিরোধ ক্ষমতা, TN কেজের লো-নয়েজ ফ্রিকশন পারফরম্যান্স, রেডিয়াল ক্লিয়ারেন্স ইউনিফর্মিটি।
• প্রতিটি মডেলের জন্য অ্যান্টি-রাস্ট প্যাকেজিং এবং শিপমেন্টের আগে ইউনিফর্ম নিডেল রোলার অ্যাসেম্বলি পরিদর্শন এবং পৃথক ডাইমেনশনাল ও অ্যাপিয়ারেন্স রি-ইন্সপেকশন।

প্রতিটি ব্যাচের বিয়ারিং মাইক্রো ব্লাইন্ড হোল হাউজিং-এ স্থিতিশীল রেডিয়াল লোড অপারেশন নিশ্চিত করার জন্য সম্পূর্ণ স্যাম্পলিং রেসিপ্রোকেটিং সাইকেল ডিউরেবিলিটি টেস্ট পাস করে।

৭. এখনই একটি কোটেশন পান

আপনার যদি মাইক্রো গিয়ারবক্স এবং মিনি পাওয়ার টুল সরঞ্জামের জন্য উচ্চ-মানের BK0306-TV স্ট্যান্ডার্ড PA66 কেজ এবং BK0306-TN লো-নয়েজ অপ্টিমাইজড নাইলন কেজ মাইক্রো ক্লোজড এন্ড ড্রন কাপ নিডেল রোলার বিয়ারিংয়ের প্রয়োজন হয়, তাহলে সরাসরি আমাদের কাছে আপনার অনুসন্ধান পাঠান।
অনুসন্ধান জমা দেওয়ার পরে আপনি সম্পূর্ণ পেশাদার সহায়ক পরিষেবা পাবেন:

• ২৪ ঘন্টার মধ্যে দ্রুত অফিসিয়াল ফ্যাক্টরি কোটেশন রিপ্লাই।
• পেশাদার বিয়ারিং ইঞ্জিনিয়ারদের দ্বারা ওয়ান-অন-ওয়ান মাইক্রো ব্লাইন্ড হোল হাউজিং টলারেন্স এবং ম্যাচিং শ্যাফ্ট হার্ডনেস প্যারামিটার ম্যাচিং গাইডেন্স।
• RS সিলড ভ্যারিয়েন্ট এবং স্টেইনলেস স্টিল অ্যান্টি-রাস্ট ড্রন কাপ বিকল্প সহ কাস্টমাইজড বিয়ারিং সলিউশন সাজেশন।
• দুটি মডেলের মিশ্রিত বাল্ক অর্ডারের জন্য প্রতিযোগিতামূলক ডাইরেক্ট ফ্যাক্টরি বাল্ক হোলসেল প্রাইস।

বিস্তারিত আনুষ্ঠানিক কোটেশন পেতে প্রতিটি মডেলের আপনার প্রয়োজনীয় ক্রয়ের পরিমাণ এবং সরঞ্জামের অপারেটিং পরিবেশ পাঠান।

৮. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সাফিক্স TV এবং TN কী বোঝায়?
উত্তর ১: TV = স্ট্যান্ডার্ড গ্লাস ফাইবার রিইনফোর্সড PA66 প্লাস্টিক কেজ অতি-উচ্চ গতির অপারেশনের জন্য; TN = অপ্টিমাইজড PA66 নাইলন কেজ কম ঘর্ষণ এবং শান্ত রানিং পারফরম্যান্স সহ।
প্রশ্ন ২: BK0306-TV এবং BK0306-TN এর মধ্যে মূল পার্থক্য কী?
উত্তর ২: সামগ্রিক মাত্রা সম্পূর্ণ সামঞ্জস্যপূর্ণ; TV সংস্করণ উচ্চতর লিমিটিং রোটেশন স্পিড সমর্থন করে; TN সংস্করণ কম নয়েজ এবং সামান্য উন্নত স্ট্যাটিক লোড রেটিংয়ের জন্য অপ্টিমাইজড রোলার গাইডেন্স বৈশিষ্ট্যযুক্ত।
প্রশ্ন ৩: BK সিরিজ বিয়ারিং কি হার্ডেনড গ্রাউন্ড শ্যাফ্ট ছাড়াই কাজ করতে পারে?
উত্তর ৩: সুপারিশ করা হয় না। ম্যাচিং শ্যাফ্ট কন্টাক্ট সারফেসকে ইনার রেসওয়ে হিসাবে কাজ করার জন্য এবং দ্রুত বিয়ারিং অ্যাব্রেশন ফেইলিউর প্রতিরোধ করার জন্য HRC60–64 কোয়েনচিং হার্ডনেস সহ মিরর সুপারফিনিশিং অর্জন করতে হবে।
