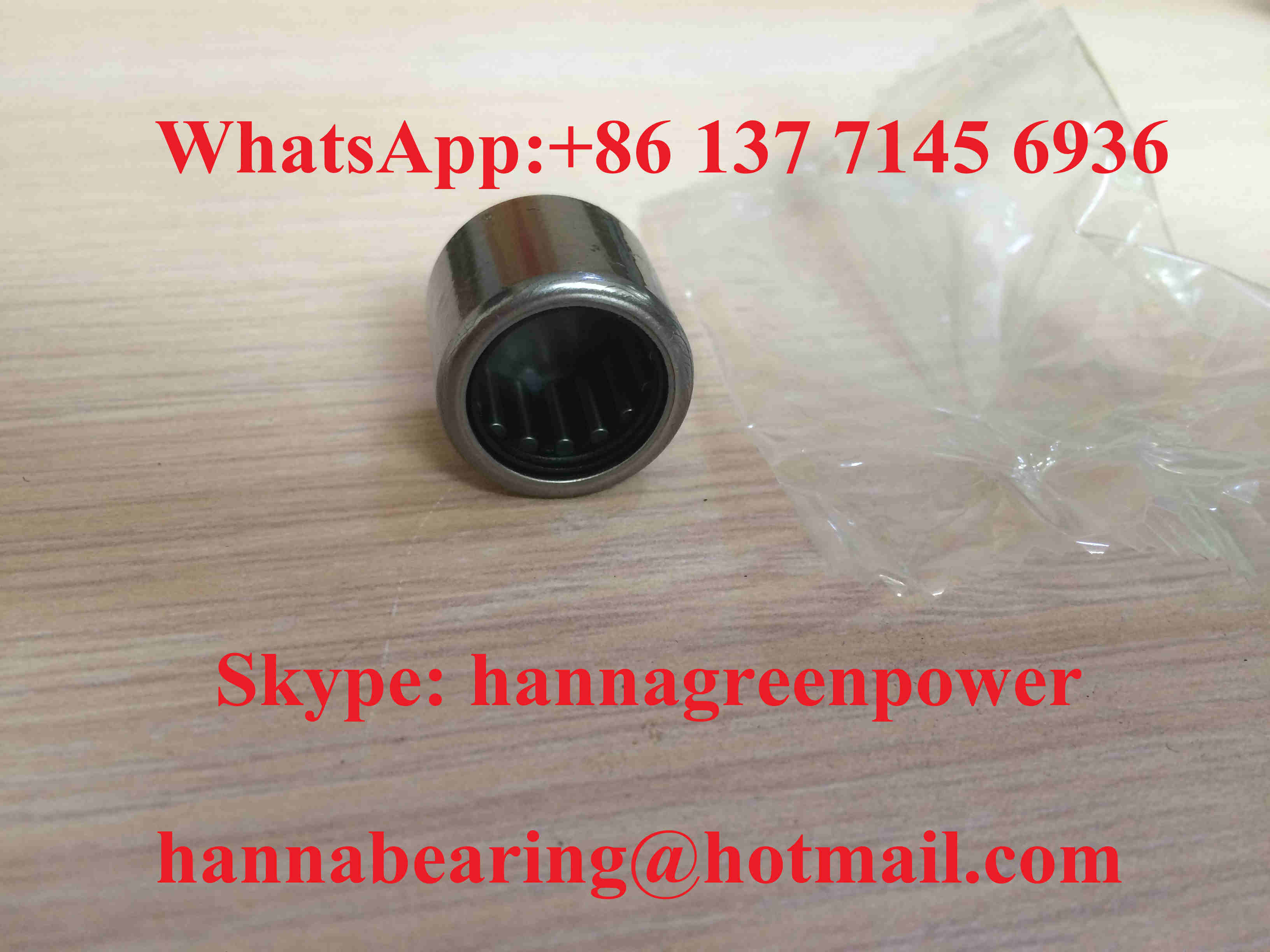

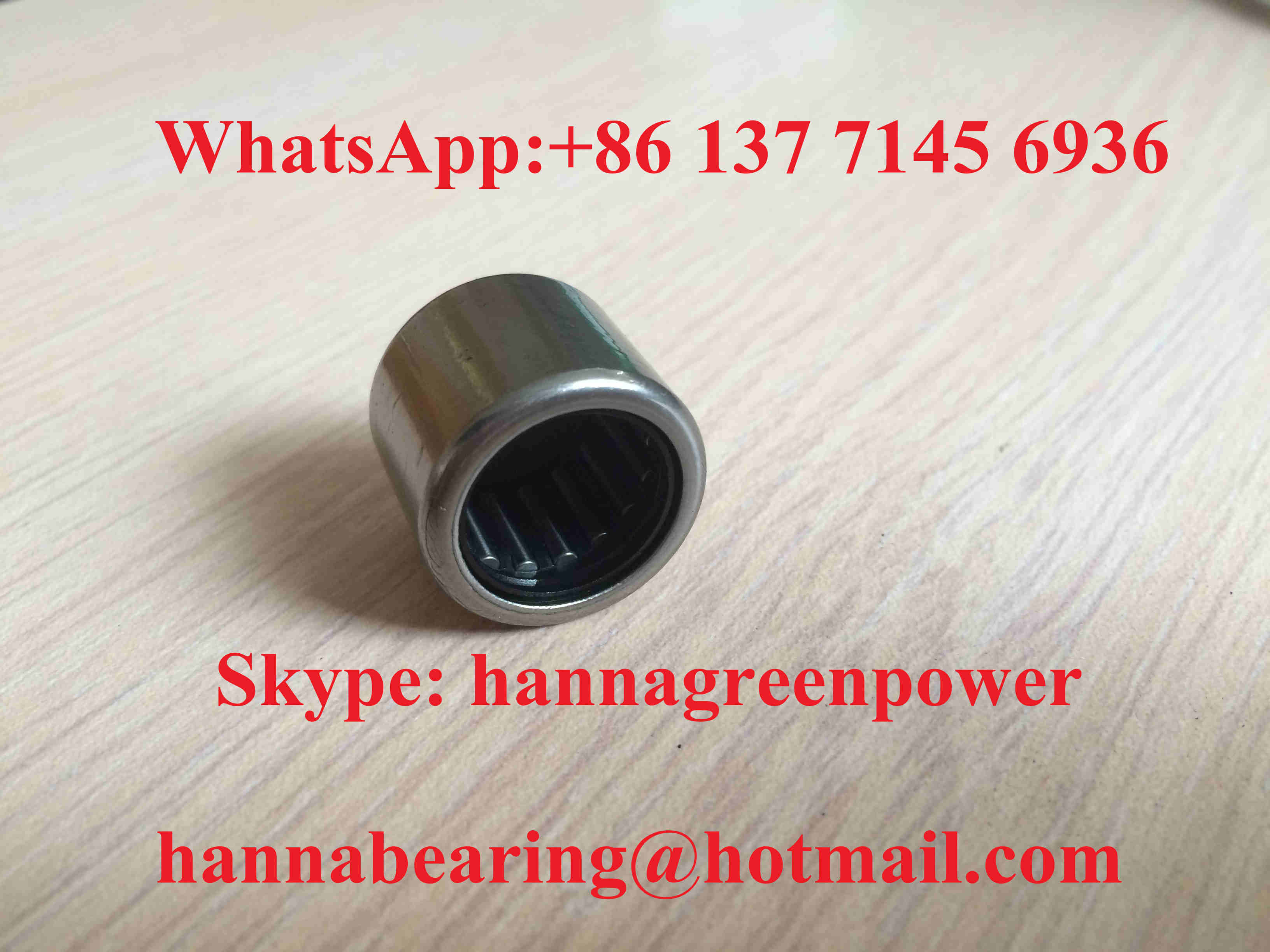

BK1516 BK1516-RS BK152116 PA66 কেজ 15x21x16 মিমি সহ সুই রোলার লেয়ার

1. পণ্য সংক্ষিপ্ত বিবরণ

BK1516, BK1516-RS এবং BK152116 হ'ল অভ্যন্তরীণ রিং ছাড়াই মেট্রিক এক-সারি বন্ধ-শেষ টানা কাপ সুই রোলার লেয়ার, ইউনিফাইড কোর আকার Fw = 15mm রোলার সমাবেশ অভ্যন্তরীণ ব্যাসার্ধ, বাইরের ব্যাসার্ধ D = 21mm,মোট প্রস্থ C=16mm, সিলিং কাঠামো এবং রোলার বিন্যাস দ্বারা পৃথক। BK সিরিজ ইন্টিগ্রেটেড এক টুকরা স্ট্যাম্প করা ইস্পাত বাইরের কাপটি ইন্টিগ্রেটেড বন্ধ নীচের ক্যাপ সহ গ্রহণ করে,যা অন্ধ গর্তের অভ্যন্তরে স্বয়ংক্রিয় অক্ষীয় সীমাবদ্ধতা উপলব্ধি করে, অতিরিক্ত স্ন্যাপ রিং, শ্যাফ্টের কাঁধ এবং শেষ কভারগুলি সরিয়ে ফেলা হয় যাতে সমাবেশ প্রক্রিয়া সহজতর হয়।

• BK1516: স্ট্যান্ডার্ড 16 মিমি প্রস্থের খোলা টাইপ রাবার সিল ছাড়া, পরিষ্কার, শুকনো অভ্যন্তরীণ কর্মশালার পরিবেশের জন্য চমৎকার তাপ অপসারণ;

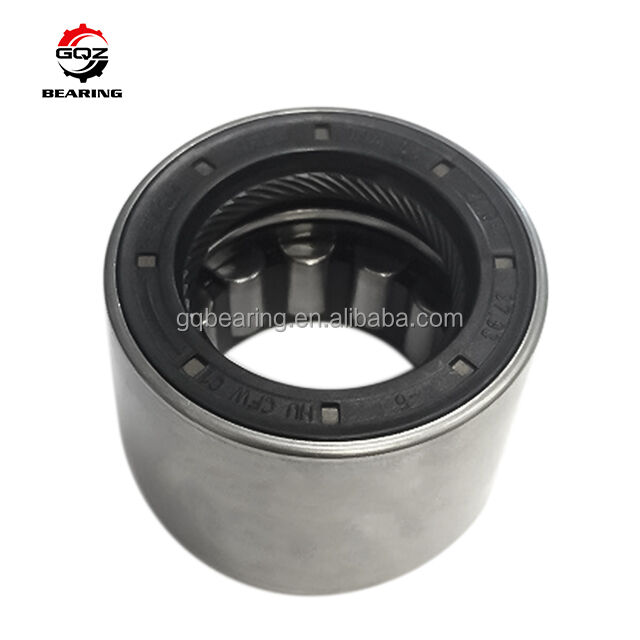

• BK1516-RS: 16 মিমি প্রশস্ত এক-লিপ NBR RS যোগাযোগের রাবার সীল খোলা দিকে, হালকা দূষিত উত্পাদন দৃশ্যের জন্য সূক্ষ্ম ধুলো, কাটা তরল এবং হালকা আর্দ্রতা ব্লক করে;
• BK152116: 16 মিমি পূর্ণ ঘন ঘন সূঁচ বিন্যাস, কোন খোলা ফাঁক, বৃহত্তর যোগাযোগ এলাকা ভারী শক লোড কাজের অবস্থার জন্য গতিশীল এবং স্ট্যাটিক রেডিয়াল লোড ক্ষমতা আপগ্রেড করতে।

স্ট্যাম্পড পাতলা ইস্পাত খাঁচা দিয়ে সজ্জিত ঘন সুই রোলারগুলি সমানভাবে পৃথক করতে, অতি সংকীর্ণ রেডিয়াল ক্রস-সেকশনের অধীনে অতি-উচ্চ রেডিয়াল ভারবহন ক্ষমতা উপলব্ধি করে।মিলে যাওয়া ইনস্টলেশন খাদ পৃষ্ঠ অভ্যন্তরীণ raceway হিসাবে পরিবেশন করতে quenched এবং আয়না superfinished করা আবশ্যক. এই সিরিজ শুধুমাত্র খাঁটি রেডিয়াল লোড বহন করে, ব্যাপকভাবে ক্ষুদ্র গিয়ারবক্স, হ্যান্ডহেল্ড পাওয়ার টুলস, টেক্সটাইল টেনশন রোলার, অটোমেশন অন্ধ গর্ত স্লাইডিং উপাদান,ছোট হাইড্রোলিক ভালভ এবং হালকা কৃষি যন্ত্রপাতিগুলির কঠোর রেডিয়াল স্পেস সীমাবদ্ধতার সাথে শ্যাফ্টের শেষ অবস্থান নির্ধারণের সমন্বয়.

আপনার প্রকল্পের জন্য 24 ঘন্টার মধ্যে একটি উদ্ধৃতি পান

2. প্রযুক্তিগত বিবরণী

ইউনিফাইড বেস স্ট্যান্ডার্ড প্যারামিটার

Fw (নেডল সেটআপের অভ্যন্তরীণ ব্যাসার্ধ): 15 মিমি
বাইরের ব্যাসার্ধ D: 21 মিমি
মোট প্রস্থ C: 16 মিমি
কাঠামোঃ একক সারি বন্ধ শেষ টানা কাপ সুই লেয়ার, কোন অভ্যন্তরীণ রিং, স্ট্যাম্প ইস্পাত রোলার রিটেনার
উপাদানঃ টানা কাপ এবং ইগল রোলস GCr15 উচ্চ কার্বন ক্রোম লেয়ার ইস্পাত
স্ট্যান্ডার্ড রেডিয়াল ক্লিয়ারেন্সঃ সিএন স্বাভাবিক ক্লিয়ারেন্স
রেফারেন্স গ্রীস সীমাবদ্ধ ঘূর্ণন গতিঃ 14500 r/min
তেল তৈলাক্তকরণ সীমিত ঘূর্ণন গতিঃ 18200 r/min
প্রয়োজনীয় মিলে যাওয়া শ্যাফ্ট কঠোরতাঃ HRC60 ′′ 64 আয়না superfinishing সঙ্গে
ন্যূনতম চ্যামফার r: 0.6 মিমি

BK1516

সিলিংঃ একক বন্ধ নীচের ক্যাপ, সিলিং ছাড়াই বিপরীত প্রান্ত খোলা
ডায়নামিক লোড Cr: 11200 N
স্ট্যাটিক লোড করঃ ১৪৬০০ এন
ক্লান্তি লোড সীমা Pu: 1980 N
নেট ওজনঃ ০.০১৩২ কেজি

BK1516-RS

সিলিংঃ বন্ধ নীচের ক্যাপ + খোলা পাশে একক RS যোগাযোগের রাবার সিলিং
ডায়নামিক লোড Cr: 10850 N
স্ট্যাটিক লোড করঃ ১৪১৫০ এন
ক্লান্তি লোড সীমা Pu: 1920 N
নেট ওজনঃ ০.০১৩৭ কেজি

BK152116

সিলিংঃ সম্পূর্ণরূপে বন্ধ ঘন রোল বন্ধ কাপ কাঠামো খোলা বন্দর ছাড়া
ডায়নামিক লোড Cr: 12900 N
স্ট্যাটিক লোড করঃ 16700 N
ক্লান্তি লোড সীমা Pu: 2240 N
নেট ওজনঃ 0.0143 কেজি
গ্রাহকের অনুরোধে তিনটি মডেলের সম্পূর্ণ মাত্রিক অঙ্কন এবং সম্পূর্ণ প্রযুক্তিগত লোড ডেটা পাওয়া যায়।

3. মূল সুবিধা

1. ইন্টিগ্রেটেড বন্ধ শেষ ক্যাপ স্ব-পজিশনিং নকশা, অতিরিক্ত অক্ষীয় ফিক্সিং আনুষাঙ্গিক ছাড়া সরাসরি অন্ধ গর্ত হাউজিং মধ্যে চাপানো, ব্যাপকভাবে অংশ সংখ্যা এবং সমাবেশ শ্রম খরচ কমাতে
2. অতি পাতলা রেডিয়াল ক্রস-সেকশন সরঞ্জাম রেডিয়াল দখল স্থান হ্রাস, পুরোপুরি ক্ষুদ্রায়িত কম্প্যাক্ট ট্রান্সমিশন কাঠামোগত নকশা চাহিদা মেলে
3. তিনটি ঐচ্ছিক কাঠামোগত বৈকল্পিক (খোলা / একক RS সিলড / ঘন ঘন ভারী লোড) সমস্ত সাধারণ কাজের অবস্থার জন্য আবরণঃ পরিষ্কার শুকনো, আর্দ্র ধুলো এবং ভারী অল্টারনেটিং শক লোড পরিবেশ
4. ঘন সুই রোলার বিন্যাস চমৎকার রেডিয়াল অনমনীয়তা এবং লোড ক্ষমতা, ঘন স্টার্ট-স্টপ প্রভাব লোড অধীনে স্থিতিশীল অবিচ্ছিন্ন মাঝারি গতি অপারেশন প্রদান করে
5. হালকা ওজন স্ট্যাম্পযুক্ত ইস্পাত খাঁচা দীর্ঘ চক্র অবিরত সরঞ্জাম অপারেশন জন্য অভিন্ন রোলার গাইডেন্স, কম ঘর্ষণ ক্ষতি এবং দক্ষ তাপ অপসারণ নিশ্চিত করে
6. কাস্টমাইজযোগ্য বিকল্পগুলির মধ্যে রয়েছে দ্বি-পার্শ্বযুক্ত 2RS কম্পোজিট সিল, C3 বর্ধিত রেডিয়াল ক্লিয়ারেন্স, স্টেইনলেস স্টিল অ্যান্টি-রস্ট টানা কাপ, OEM লেজার মার্কিং এবং উচ্চ তাপমাত্রা পরিধান-প্রতিরোধী গ্রীস ফিলিং

কার্যকরভাবে ব্লাইন্ড হোল হাউজিং মেশিনিং পদ্ধতিগুলি সহজতর করুন এবং শ্যাফ্ট-এন্ড কমপ্যাক্ট ট্রান্সমিশন সেটগুলির পরিষেবা জীবন বাড়ান

4আবেদন

এই BK1516 / BK1516-RS / BK152116 মাল্টি স্পেসিফিকেশন বন্ধ শেষ সুই রোলার বিয়ারিং সেটটি নিম্নলিখিত কম্প্যাক্ট হালকা এবং মাঝারি শিল্প সরঞ্জামগুলির জন্য ব্যাপকভাবে মেলেঃ

• ক্ষুদ্র হ্রাস গিয়ারবক্স, ছোট ট্রান্সমিশন বক্স অন্ধ গর্ত শ্যাফ্ট শেষ সমর্থন সমাবেশ
• হ্যান্ডহেল্ড ইলেকট্রিক পাওয়ার টুলস, বাগান মিনি মেশিন এবং হালকা কৃষি ঘূর্ণনশীল চলমান অংশ
• টেক্সটাইল বয়ন যন্ত্রপাতি, ছোট মুদ্রণ যন্ত্রপাতি, টেনশন স্লাইড রোল ইউনিট
• স্বয়ংক্রিয়তা ক্ষুদ্রতর রৈখিক স্লাইডিং প্রক্রিয়া এবং ক্যাম শ্যাফ্ট পজিশনিং উপাদান
• ছোট হাইড্রোলিক নিয়ন্ত্রণ ভালভ, মাইক্রো ওয়াটার পাম্প হালকা ওজন ঘূর্ণন স্লাইডিং সমাবেশ
• 15 মিমি অভ্যন্তরীণ ব্যাসার্ধের বন্ধ প্রান্তের টানা কাপ ইগল রোলার লেয়ারিং সরঞ্জামগুলির জন্য পরবর্তি বাজারের খুচরা যন্ত্রাংশ

সীমিত ইনস্টলেশন স্পেস সহ অন্ধ গর্ত শ্যাফ্ট-শেষ শিল্প সংক্রমণ সরঞ্জামগুলির জন্য আদর্শ মাল্টি-বিকল্প উচ্চ রেডিয়াল লোড ভারবহন সমাধান

5. কেন GQZ লেয়ারিং নির্বাচন করুন

1. পেশাদারী BK সিরিজ বন্ধ শেষ টানা কাপ সুই রোলার বিয়ারিং উত্পাদন অভিজ্ঞতা 25 বছর
2. আন্তর্জাতিক মান BK15 সিরিজের বিয়ারিংগুলির সাথে তিনটি মডেল সম্পূর্ণরূপে আকারের বিনিময়যোগ্য, সামঞ্জস্যপূর্ণ মাত্রিক সহনশীলতা এবং লোড পারফরম্যান্স সূচক
3. সম্পূর্ণ OEM & ODM কাস্টমাইজড পরিষেবা দ্বি-পার্শ্বীয় সিলিং, স্টেইনলেস স্টিলের শেল এবং বিশেষ ক্লিয়ারেন্স কাস্টমাইজেশন সমর্থন করে
4. সম্পূর্ণ প্রক্রিয়া কঠোর পরিদর্শনঃ কাঁচামাল কঠোরতা পরীক্ষা, টানা কাপ স্ট্যাম্পিং যথার্থতা, সিলিং tightness এবং ডায়নামিক লোড ক্লান্তি চক্র বিতরণ আগে পরীক্ষা
5. পেশাদারী ভারবহন প্রকৌশল দল অন্ধ গর্ত হাউজিং সহনশীলতা এবং 24 ঘন্টার মধ্যে মিলে যাওয়া খাদ কঠোরতা ইনস্টলেশন নির্দেশিকা প্রদান
6. দীর্ঘমেয়াদী যন্ত্রপাতি প্রস্তুতকারকদের জন্য সুবিধাপ্রাপ্ত বাল্ক পাইকারি মূল্য সহ স্থিতিশীল বড় আকারের ভর উত্পাদন সমাবেশ লাইন

আমরা বিশ্বব্যাপী শিল্প ক্রেতাদের সাথে নির্ভরযোগ্য অক্ষীয় স্ব-পজিশনিং কর্মক্ষমতা, দীর্ঘ সেবা জীবন এবং স্থিতিশীল দীর্ঘমেয়াদী জয়-জয় সহযোগিতার উপর ফোকাস করি

6মান নিয়ন্ত্রণ

• GCr15 ক্রোমযুক্ত স্টিলের কাঁচামালের রাসায়নিক গঠন এবং পৃষ্ঠের কঠোরতা পরীক্ষা
• ইন্টিগ্রেটেড বন্ধ শেষ বাইরের টানা কাপ জন্য স্পষ্টতা গভীর আঁকা, ট্রিমিং এবং গঠনের প্রক্রিয়াকরণ
• ধাতব অভ্যন্তরীণ চাপ স্থিতিশীল এবং পৃষ্ঠ পরিধান প্রতিরোধের উন্নত করার জন্য ধ্রুব তাপমাত্রা তাপ চিকিত্সা প্রক্রিয়া
• ব্যাপক পারফরম্যান্স টেস্টিংঃ রেডিয়াল ক্লিয়ারেন্স অভিন্নতা, ইগল রোলার বিন্যাস ধারাবাহিকতা, গতিশীল / স্ট্যাটিক লোড ক্ষমতা এবং RS সিল ধুলো-প্রতিরোধী স্থায়িত্ব
• অ্যান্টি-রস্ট প্যাকেজিং এবং চালানের আগে প্রতিটি মডেলের জন্য ইউনিফর্ম রোলার সমন্বয় পরিদর্শন এবং পৃথক মাত্রিক এবং চেহারা পুনরায় পরিদর্শন

প্রতিটি ব্যাচ লেয়ার সম্পূর্ণ নমুনা গ্রহণের প্রতিস্থাপক চক্র স্থায়িত্ব পরীক্ষা পাস অন্ধ গর্ত ঘর মধ্যে স্থিতিশীল ভারী রেডিয়াল লোড অপারেশন গ্যারান্টি

7এখনই একটি উদ্ধৃতি পান

যদি আপনার উচ্চমানের BK1516 ওপেন টাইপ, BK1516-RS একক সিলড এবং BK152116 ঘন ভারী লোড বন্ধ শেষ টানা কাপ সুই রোলার bearings জন্য প্রয়োজন হয় মিনি গিয়ারবক্স এবং পাওয়ার টুল সরঞ্জাম,আপনার জিজ্ঞাসা সরাসরি আমাদের কাছে পাঠান.
আপনি আপনার জিজ্ঞাসা জমা দেওয়ার পরে সম্পূর্ণ পেশাদার সহায়তা সেবা পাবেনঃ

• 24 ঘন্টার মধ্যে দ্রুত অফিসিয়াল কারখানা উদ্ধৃতি উত্তর
• এক-এক ব্লাইন্ড হোল হাউজিং সহনশীলতা & মিলে যাওয়া শ্যাফ্ট কঠোরতা পরামিতি পেশাদার লেয়ার ইঞ্জিনিয়ারদের দ্বারা মিলে যাওয়া গাইডেন্স
• ডাবল আরএস সিলড ভেরিয়েন্ট এবং স্টেইনলেস স্টিল অ্যান্টি-রস্ট টানা কাপ বিকল্প সহ কাস্টমাইজড ভারবহন সমাধানের পরামর্শ
• মিশ্র তিন মডেলের সমন্বিত বাল্ক অর্ডারের জন্য প্রতিযোগিতামূলক সরাসরি কারখানার পাইকারি মূল্য

বিস্তারিত আনুষ্ঠানিক উদ্ধৃতি পেতে প্রতিটি মডেল এবং সরঞ্জাম অপারেটিং পরিবেশের আপনার প্রয়োজনীয় ক্রয় পরিমাণ পাঠান

8প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: BK1516-RS-এ RS উপসর্গটির অর্থ কি?
এ 1: আরএস বলতে বোঝায় এক-লিপ এনবিআর যোগাযোগের রাবার সীল যা বন্ধ শেষের লেয়ারের খোলা প্রান্তে ইনস্টল করা হয়, যা ধুলো, শীতল তরল এবং হালকা আর্দ্রতা ব্লক করতে ব্যবহৃত হয়।

প্রশ্ন ২ঃ BK1516 এবং BK152116 এর মধ্যে মূল পার্থক্য কি?
A2: Fw এবং বাইরের ব্যাসার্ধের মাত্রা সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ; BK152116 গতিশীল এবং স্ট্যাটিক রেডিয়াল লোড রেটিং ব্যাপকভাবে উন্নত করতে ঘন ঘন সুই রোলার বিন্যাস গ্রহণ করে,ভারী লোডের প্রভাবের জন্য উপযুক্ত.

প্রশ্ন 3: BK সিরিজের বিয়ারিংগুলি কঠোর গ্রাউন্ড শ্যাফ্ট ছাড়াই কাজ করতে পারে?
A3: প্রস্তাবিত নয়। অভ্যন্তরীণ রেসওয়ে হিসাবে কাজ করার জন্য এবং দ্রুত বিয়ারিং ঘর্ষণ ব্যর্থতা এড়ানোর জন্য আয়না সুপারফিনিশিং সহ মিলিং শ্যাফ্টের যোগাযোগের পৃষ্ঠটি HRC60 ′′ 64 quenching কঠোরতা পৌঁছাতে হবে.
