পাতলা টাইপ T4DB160 ভারী লোড ট্যাপার রোলার লেয়ার 160x220x32mm

1. পণ্য সংক্ষিপ্ত বিবরণ

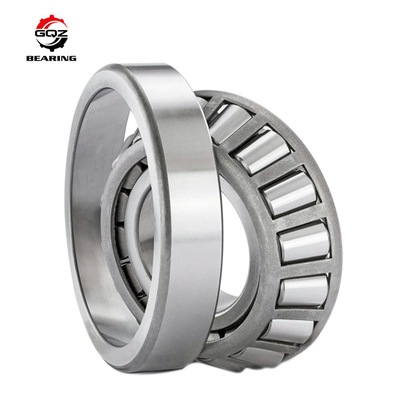

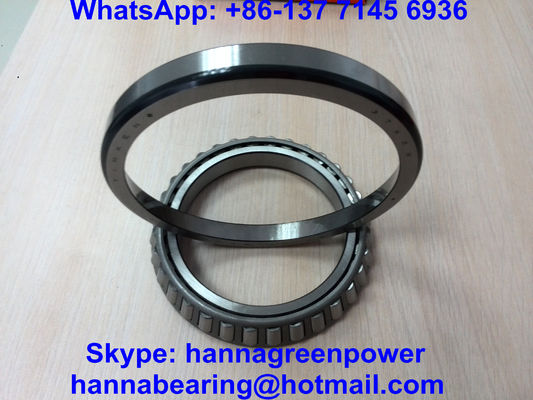

T4DB160 একটি মেট্রিক স্ট্যান্ডার্ড একক সারিতে পৃথকযোগ্য কোপযুক্ত রোলার লেয়ার, স্ট্যান্ডার্ড সামগ্রিক মাত্রা d160×D220×T32mm, T4DB স্ট্যান্ডার্ড আকার সিরিজের কোপযুক্ত রোলার লেয়ারের অন্তর্গত।এটি একটি পৃথকযোগ্য অভ্যন্তরীণ শঙ্কু (রোলার এবং স্ট্যাম্প স্টীল খাঁচা সঙ্গে) এবং স্বাধীন বাইরের কাপ বিভক্ত সমাবেশ গঠিত, কমন রোলার রেসওয়ে একই সাথে বড় রেডিয়াল লোড এবং একমুখী অক্ষীয় থ্রাস্ট কম্পোজিট লোড বহন করতে পারে।
সমস্ত অভ্যন্তরীণ রিং, বাইরের রিং এবং কোপযুক্ত রোলার সম্পূর্ণরূপে quenched GCr15 উচ্চ কার্বন ক্রোমিয়াম ভারবহন ইস্পাত, অতি স্পষ্টতা আয়না গ্রিলিং raceway পৃষ্ঠ, অভিন্ন লাইন যোগাযোগ চাপ বন্টন গ্রহণ,ভারী সরঞ্জামগুলির দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশনের অধীনে পরিবর্তিত ভারী প্রভাব লোডের জন্য চমৎকার প্রতিরোধের। পৃথকযোগ্য বিভক্ত নকশা শ্যাফ্ট এবং বিয়ারিং হাউজিংয়ের পৃথক ইনস্টলেশন সমর্থন করে,বিচ্ছিন্নকরণকে ব্যাপকভাবে সরলীকৃত করুন, ভারী ট্রান্সমিশন সিস্টেমের রক্ষণাবেক্ষণ এবং প্রাক লোড সামঞ্জস্যের কাজ। ব্যাপকভাবে ভারী শিল্প গিয়ার হ্রাসকারী, খনির সরঞ্জাম ট্রান্সমিশন শ্যাফ্ট, ধাতুশিল্প সহায়ক যন্ত্রপাতি,বড় নির্মাণ যন্ত্রপাতি হাঁটা ড্রাইভ সমাবেশ এবং ভারী পাম্প ঘোরানো সমর্থন অবস্থান.

2. প্রযুক্তিগত বিবরণী

মডেলঃ T4DB160
সীমানা মাত্রা ((মিমি): খাঁজ d=160, বাইরের ব্যাসার্ধ D=220, মোট প্রস্থ T=32, শঙ্কু প্রস্থ B=30, কাপ প্রস্থ C=23
ন্যূনতম ফিলেট ব্যাসার্ধ r1,r2=r3,r4=3 মিমি
চাপ পয়েন্ট দূরত্ব a=44.43mm, যোগাযোগ কোণ 17.96°
কাঠামোঃ একক সারির কোপযুক্ত রোলার লেয়ার, পৃথকযোগ্য শঙ্কু এবং কাপ, স্ট্যাম্পযুক্ত ইস্পাত খাঁচা, খোলা টাইপ
কাঁচামালঃ শঙ্কু, কাপ এবং কোপযুক্ত রোলারগুলির জন্য GCr15 লেয়ার স্টিল
বেসিক ডাইনামিক রেডিয়াল লোড Cr: 257kN
বেসিক স্ট্যাটিক রেডিয়াল লোড C0r: 415kN
ক্লান্তি চাপের সীমা Pu: 41.5kN
ঘূর্ণন গতি সীমাবদ্ধ করাঃ গ্রীস 2000 r/min, তেল 2600 r/min
একক লেয়ার নেট ওজনঃ 3.25kg
লোড সহগঃ e=০।48, Y=1.25, Y0=0.7
অপারেটিং তাপমাত্রা পরিসীমাঃ -40°C ~ 120°C
মনিটরিং কাঁধের রেফারেন্সঃ da max=172mm, Da min=204mm, Da max=206mm
গ্রাহকের অনুরোধে ভারী রিডাক্টর ইনস্টলেশনের সম্পূর্ণ অঙ্কন, কম্পোজিট লোড ম্যাচিং নির্বাচন গাইড এবং দীর্ঘ-চক্রের অল্টারনেটিং ইমপ্যাক্ট স্থায়িত্ব পরীক্ষার প্রতিবেদন সরবরাহ করা যেতে পারে।

3. মূল সুবিধা

• পৃথকযোগ্য শঙ্কু এবং কাপ বিভক্ত কাঠামো, অভ্যন্তরীণ শঙ্কু খাদ উপর প্রাক ইনস্টল করা, বাইরের কাপ পৃথকভাবে হাউজিং মধ্যে চাপানো,ভারী সরঞ্জাম overhaul সময় শ্যাফ্ট জার্নাল এবং হাউজিং ক্ষতি ছাড়া সুবিধাজনক disassembly.
• বৃহত্তর যোগাযোগের কোণ কোণযুক্ত রোলার বিন্যাস, অসামান্য কম্পোজিট রেডিয়াল-অক্ষীয় লোড বহন ক্ষমতা, খনি এবং ধাতুশিল্পের হ্রাসকারীদের ভারী স্থানান্তর প্রভাব লোডের অধীনে স্থিতিশীল অপারেশন।
• সুনির্দিষ্ট স্ট্যাম্পযুক্ত ইস্পাত খাঁচা সমানভাবে কোপযুক্ত রোলারগুলি সীমাবদ্ধ করে, কার্যকরভাবে রোলার স্কিভ, বিচ্যুতি এবং পরিবর্তনশীল ভারী লোডের অধীনে দীর্ঘ সময়ের অবিচ্ছিন্ন ঘূর্ণন এড়ানো।
• সম্পূর্ণ ইন্টিগ্রেটেড quenching তাপ চিকিত্সা উচ্চ কঠোরতা, চমৎকার বিরোধী ক্লান্তি, বিরোধী peeling এবং পরিধান প্রতিরোধের, ভারী শিল্প ট্রান্সমিশন সরঞ্জাম ওভারহোল চক্র প্রসারিত HRC60 ′′ 65 পৌঁছায়।
• অতি মসৃণ সুপারফিনিশড রোলিং যোগাযোগ পৃষ্ঠ, কম ঘর্ষণ সহগ, কার্যকরভাবে অবিচ্ছিন্ন উচ্চ লোড অপারেশন সময় তাপ জমে নিয়ন্ত্রণ,হ্রাসকারী তেলের তাপমাত্রা ওভারহিটিং এবং ভারবহন আক্রমণ ব্যর্থতা প্রতিরোধ.
• স্ট্যান্ডার্ড ইউনিফাইড মেট্রিক ইনস্টলেশন মাত্রা, সম্পূর্ণরূপে বিশ্বব্যাপী T4DB160 স্ট্যান্ডার্ড কোপযুক্ত রোলার বিয়ারিংগুলির সাথে বিনিময়যোগ্য,স্পেয়ার পার্টস প্রতিস্থাপনের সময় বিদ্যমান শ্যাফ্ট এবং হাউজিংয়ের কোনও পরিবর্তন নেই.
• T4DB160 এর দুটি সেট পিছন থেকে পিছনে ইনস্টল করা হয় যা দ্বি-দিকের অক্ষীয় চাপ বহন করতে পারে, ভারী ডিফারেনশিয়াল, উল্লম্ব স্পিন্ডল এবং দ্বি-দিকের ট্রান্সমিশন শ্যাফ্ট সমাবেশের জন্য উপযুক্ত।
• ব্যাপক কাস্টমাইজড সার্ভিস: P4/P5 উচ্চ নির্ভুলতা আপগ্রেড, C3 বর্ধিত ক্লিয়ারেন্স সমন্বয়, কাপের বাইরের পৃষ্ঠে OEM লেজার চিহ্নিতকরণ, নিরপেক্ষ রপ্তানি কাঠের কেস অ্যান্টি-রস্ট প্যাকেজিং,উচ্চ তাপমাত্রার চরম চাপের গ্রীস প্রাক পূরণ.

4. অ্যাপ্লিকেশন দৃশ্যকল্প

T4DB160 একক সারির পৃথকযোগ্য কোপযুক্ত রোলার লেয়ার হ'ল ধাতুবিদ্যা, খনি এবং ভারী নির্মাণ যন্ত্রপাতিগুলির জন্য ভারী কম্পোজিট লোড ঘোরানো খুচরা যন্ত্রাংশঃ

• বড় ভারী শিল্প গিয়ার হ্রাসকারী, খনির কনভেয়র ড্রাইভ গিয়ারবক্স ইনপুট / আউটপুট শ্যাফ্ট ভারবহন সমাবেশ
• ভূগর্ভস্থ খনি স্ক্র্যাপার, ক্রাশার সহায়ক ট্রান্সমিশন এবং হাঁটা হ্রাসকারী মিলানোর ইউনিট
• ধাতুবিদ্যার রোলিং সহায়ক সরঞ্জাম, ভারী এক্সট্রুশন মেশিন উল্লম্ব লোড সমর্থন লেয়ার অবস্থান
• বড় বড় নির্মাণ যন্ত্রপাতি এক্সক্যাভার, লোডার ভারী ড্রাইভ অক্ষ এবং ঘূর্ণন ট্রান্সমিশন উপাদান
• ভারী শিল্প কেন্দ্রিক পাম্প, বড় ব্লাভার রটার সমর্থন, সামুদ্রিক হালকা দায়িত্ব হ্রাস ট্রান্সমিশন bearings
• পরবিক্রয়যোগ্য T4DB স্ট্যান্ডার্ড সিরিজের কোপযুক্ত রোলার লেয়ার সেট
• হ্রাসকারক প্রস্তুতকারকদের জন্য ব্যয়বহুল উচ্চ কম্পোজিট লোড অ্যান্টি-ইম্প্যাক্ট ভারী যন্ত্রপাতি সরবরাহকারী এবং ভারী যন্ত্রপাতি রক্ষণাবেক্ষণ কারখানার জন্য বাল্ক সংগ্রহ।

5. কেন GQZ লেয়ারিং নির্বাচন করুন

• T4DB160 সহ T4DB মেট্রিক সিরিজের ভারী একক সারির কোপযুক্ত রোলার লেয়ারগুলির 25 বছরের পেশাদার উত্পাদন অভিজ্ঞতা
• T4DB160 শঙ্কু এবং কাপ সম্পূর্ণরূপে আন্তর্জাতিক মানের কোপযুক্ত রোলার বিয়ারিং, ধারাবাহিক যৌগিক লোড রেটিং, গতি সহনশীলতা এবং সমাবেশ মেলে মান সঙ্গে আকারগতভাবে বিনিময়যোগ্য।
• সম্পূর্ণ OEM এবং ODM কাস্টমাইজেশন পরিষেবা P4 সুপার নির্ভুলতা গ্রেড, C3 ক্লিয়ারেন্স এবং উচ্চ তাপমাত্রা চরম চাপ গ্রীস ভরাট সমর্থন করে।
• কঠোর সম্পূর্ণ প্রসবের আগে পরিদর্শন প্রবাহঃ GCr15 কাঁচামাল ধাতুবিদ্যা এবং কঠোরতা পরীক্ষা, কোপযুক্ত রোলার মাত্রিক শ্রেণিবদ্ধকরণ স্ক্রিনিং, দীর্ঘ চক্র রেডিয়াল-অক্ষীয় অল্টারনেটিং ভারী প্রভাব বয়স পরীক্ষা,ক্রমাগত ভারী লোড ক্লান্তি পরিধান সিমুলেশন পরীক্ষা.
• পেশাদার কোপযুক্ত রোলার ভারবহন ইঞ্জিনিয়ারিং টিম এক-এক যৌগিক লোড গণনা প্রদান করে,ব্যাক-টু-ব্যাক ডাবল লেয়ার প্রি-লোড প্যারেজিং স্কিম এবং ভারী রিডাক্টর শ্যাফ্ট ইনস্টলেশনের প্রযুক্তিগত নির্দেশিকা ২৪ কার্যদিবসের মধ্যে.
• প্রতিযোগিতামূলক কারখানার সরাসরি বাল্ক পাইকারি দামের সাথে স্থিতিশীল বড় আকারের ভর উত্পাদন কর্মশালা বড় লট একক মডেল অর্ডার, বিশ্বব্যাপী খনির জন্য দীর্ঘমেয়াদী স্থিতিশীল সরবরাহ,ধাতুবিদ্যা এবং ভারী যন্ত্রপাতি খুচরা যন্ত্রাংশ ক্রেতা.
• আমরা পৃথকযোগ্য শঙ্কু-কাপ কোপযুক্ত রোলার কাঠামো, ভারী কম্পোজিট রেডিয়াল-অক্সিয়াল লোড প্রতিরোধের নকশা,ইউনিভার্সাল মেট্রিক ইন্টারচেঞ্জযোগ্য মাউন্ট ডিমেনশন স্ট্যান্ডার্ড এবং ভারী শিল্প ট্রান্সমিশন সরঞ্জাম সরবরাহকারীদের সাথে দীর্ঘমেয়াদী জয়-জয় সহযোগিতা.

6মান নিয়ন্ত্রণ

• কাঁচামাল রাসায়নিক গঠন, অভ্যন্তরীণ ত্রুটি এবং কঠোরতা পরিদর্শন GCr15 লেয়ারিং স্টিল শঙ্কু, কাপ এবং কোপযুক্ত রোলার ফাঁকা জন্য
• সুনির্দিষ্ট কাঠামো, একাধিক টেম্পারিং স্ট্রেস ত্রাণ, অতি সুনির্দিষ্ট ঢালু রেসওয়ে বহু-পদক্ষেপ গ্রাইন্ডিং প্রক্রিয়া শঙ্কু এবং কাপের জন্য
• কনিযুক্ত রোলের উচ্চ তাপমাত্রা quenching, superfinishing এবং উচ্চ নির্ভুলতা স্বয়ংক্রিয় মাত্রিক বাছাই উত্পাদন লাইন
• স্ট্যাম্পড ইস্পাত খাঁচা স্ট্যাম্পিং গঠন এবং স্বয়ংক্রিয় রোলার সমাবেশ প্রক্রিয়া, কঠোরভাবে রোলার সমাবেশ ক্লিয়ারেন্স নিয়ন্ত্রণ এবং পরিধি অভিন্ন বন্টন
• লক্ষ্যবস্তু শ্রেণীবদ্ধ পারফরম্যান্স পরীক্ষাঃ T4DB160 দীর্ঘ চক্রের কম্পোজিট রেডিয়াল-অক্সিয়াল ভারী লোড বৃদ্ধির পরীক্ষা, পুনরাবৃত্তি খনির সরঞ্জাম স্থানান্তর প্রভাব ক্লান্তি পরীক্ষাউচ্চ তাপমাত্রা গ্রাস দীর্ঘ চক্র স্থায়িত্ব সনাক্তকরণ
• সম্পূর্ণ মাত্রিক সহনশীলতা, পৃষ্ঠের ফাটল এবং রেসওয়ে রুক্ষতা পুনরায় পরীক্ষা করুন অ্যান্টি-রস্ট তেল লেপ এবং রপ্তানি কাঠের কেস আর্দ্রতা-প্রতিরোধী প্যাকেজিং শিপিংয়ের আগে
• T4DB160 লেয়ারের প্রতিটি উত্পাদন ব্যাচের সম্পূর্ণ নমুনা গ্রহণ করা হয় ভারী গিয়ারবক্স সিমুলেশন ঘূর্ণন পরীক্ষা খনিতে স্থিতিশীল দীর্ঘমেয়াদী ভারী কম্পোজিট লোড সমর্থন কর্মক্ষমতা গ্যারান্টি,ধাতুবিদ্যা এবং বড় নির্মাণ যন্ত্রপাতি সরঞ্জাম.

7এখনই একটি উদ্ধৃতি পান

যদি আপনার T4DB160 পৃথকযোগ্য একক সারি কোপযুক্ত রোলার বিয়ারিং প্রয়োজন হয় ভারী শিল্প হ্রাসকারী উত্পাদন, খনির ধাতুবিদ্যা সরঞ্জাম সমাবেশ এবং ভারী যন্ত্রপাতি রক্ষণাবেক্ষণ বাল্ক মিটিং জন্য,সরাসরি আপনার ক্রয় অনুসন্ধান পাঠান.
আপনি আপনার জিজ্ঞাসা জমা দেওয়ার পরে সম্পূর্ণ পেশাদার সহায়তা সেবা পাবেনঃ
দ্রুত অফিসিয়াল কারখানা সীল আনুষ্ঠানিক উদ্ধৃতি 24 কার্যদিবসের মধ্যে উত্তর
এক-এক কম্পোজিট রেডিয়াল-অক্সিয়াল লোড গণনা,ডাবল বিয়ারিং ব্যাক-টু-ব্যাক প্যারিং প্রাক লোডিং স্কিম এবং পেশাদার কোপযুক্ত রোলার বিয়ারিং ইঞ্জিনিয়ারদের কাছ থেকে ভারী শ্যাফ্ট হাউজিং ইনস্টলেশন প্রযুক্তিগত গাইডেন্স
পি 4 উচ্চ নির্ভুলতা আপগ্রেড এবং সি 3 বর্ধিত ক্লিয়ারান্স বিকল্প সহ কাস্টমাইজড লেয়ার পারফরম্যান্স সমাধান
বড় পরিমাণে T4DB160 একক মডেল অর্ডারের জন্য সরাসরি কারখানার পাইকারি মূল্য
আপনার প্রয়োজনীয় ক্রয় পরিমাণ, ট্রান্সমিশন সরঞ্জামের ধরণ এবং ক্রমাগত ভারী প্রভাব অপারেটিং পরিবেশ প্রদান করুন বিস্তারিত আনুষ্ঠানিক উদ্ধৃতি নথি পেতে।

8প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: T4DB160 কোপযুক্ত রোলার লেয়ারের কাঠামোগত বৈশিষ্ট্য কী?

A1: এটি পৃথকযোগ্য শঙ্কু এবং কাপ বিভক্ত কাঠামো, রোলার এবং ইস্পাত খাঁচা সঙ্গে অভ্যন্তরীণ শঙ্কু বাইরের কাপ থেকে পৃথক করা যেতে পারে, সুবিধাজনক পৃথক ইনস্টলেশন খাদ এবং ভারবহন আসন,ভারী যন্ত্রপাতিগুলির জন্য উপযুক্ত যা প্রাক লোডিং সমন্বয় প্রয়োজন.

প্রশ্ন ২: T4DB160 কতটুকু লোড বহন করতে পারে?

A2: এটি মূলত বৃহত রেডিয়াল লোড প্লাস এক দিকের অক্ষীয় চাপ বহন করে; উল্লম্ব স্পিন্ডল এবং ডিফারেনশিয়াল শ্যাফ্টের জন্য দ্বি-নির্দেশমূলক অক্ষীয় লোড ভারসাম্য উপলব্ধি করতে পিছনে পিছনে দুটি বিয়ারিং ইনস্টল করুন।

প্রশ্ন ৩ঃ T4DB160 কোন সরঞ্জামগুলির জন্য সবচেয়ে উপযুক্ত?

A3: প্রধানত ভারী শিল্প গিয়ার হ্রাসকারী, খনির ক্রাশার,ধাতুশিল্প সহায়ক রোলিং সরঞ্জাম এবং বড় নির্মাণ যন্ত্রপাতি ধারাবাহিক ভারী চাপ লোড সঙ্গে ভারী ড্রাইভ ট্রান্সমিশন সেট.
