ভারী লোড T4DB170 মেট্রিক যথার্থতা রোলার লেয়ার 170x230x32mm

1.পণ্যের সারসংক্ষেপ

1.পণ্যের সারসংক্ষেপ
T4DB170 হল মেট্রিক আইএসও স্ট্যান্ডার্ড T4DB সিরিজের একক সারির পৃথকযোগ্য কোপযুক্ত রোলার লেয়ার, ইউনিফাইড কোর মাউন্ট ডিমেনশন অভ্যন্তরীণ খাঁজ d=170mm, বাইরের ব্যাসার্ধ D=230mm, অভ্যন্তরীণ রিং প্রস্থ B=30mm,বাইরের রিংয়ের প্রস্থ C=23mm, মোট সমাবেশ প্রস্থ T = 32mm, মাঝারি-বড় খাঁজ ভারী লোড নকশা সঙ্গে 17.1 ° স্ট্যান্ডার্ড যোগাযোগ কোণSKF 集....

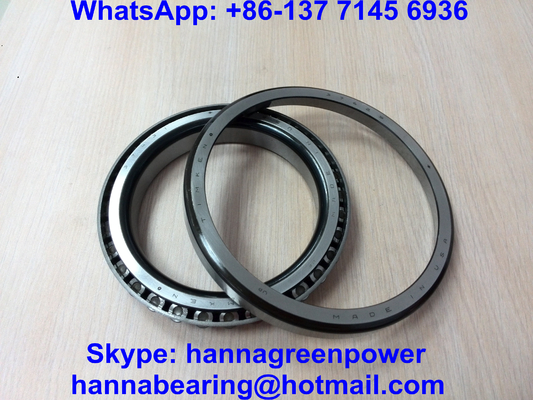

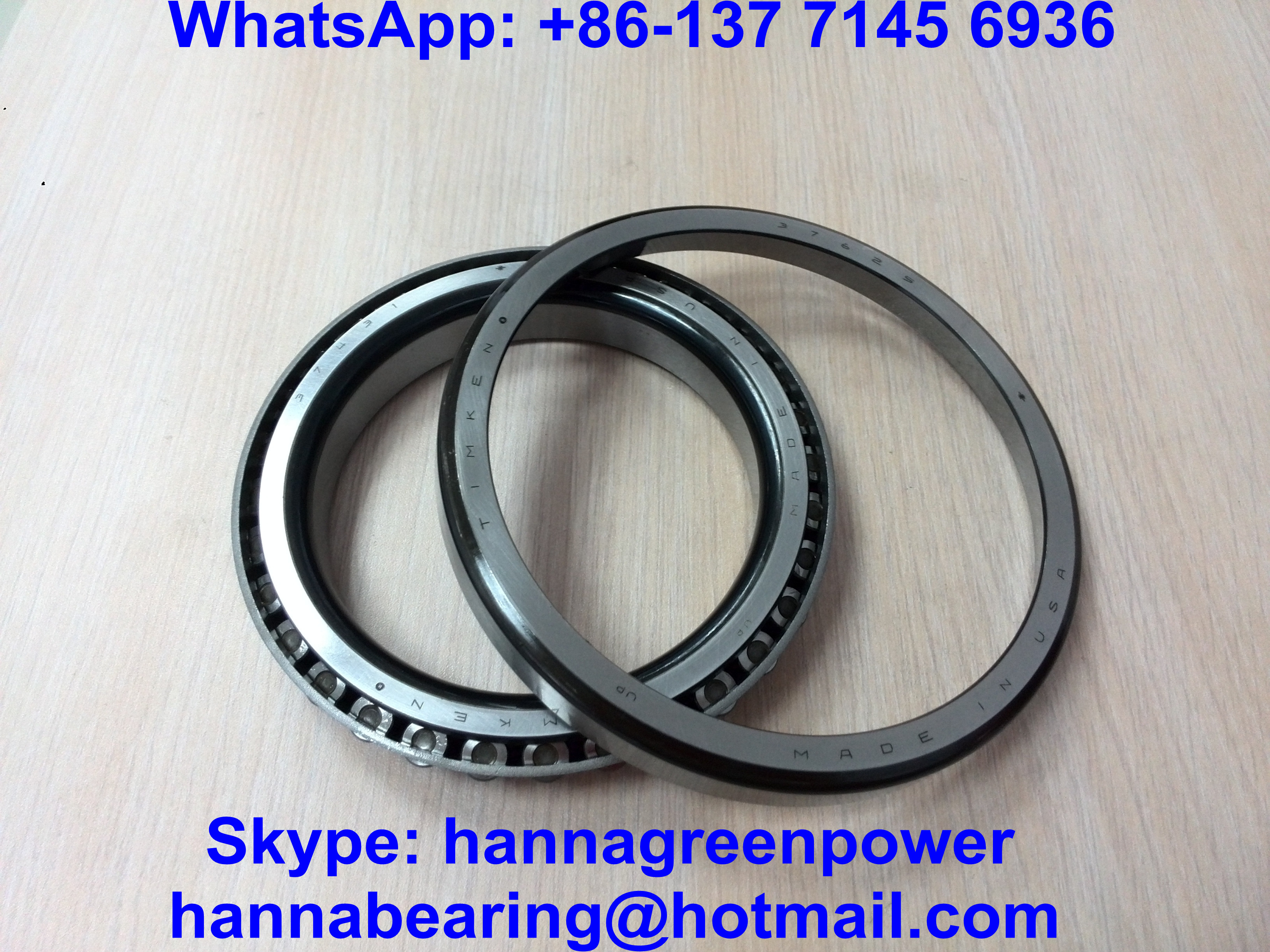

উন্মুক্ত unsealed বিভক্ত নির্মাণঃ শঙ্কু সমাবেশ (অভ্যন্তরীণ রিং + কোপযুক্ত রোলার + ইস্পাত স্ট্যাম্পিং খাঁচা) এবং বাইরের কাপ সম্পূর্ণরূপে স্বাধীনভাবে disassembled করা যেতে পারে, সুবিধাজনক পৃথক ইনস্টলেশন,বড় আকারের ভারী-ডুয়িং ট্রান্সমিশন সেটগুলির জন্য প্রি-লোড সমন্বয় এবং উপাদান প্রতিস্থাপন. এটি ভারী সমন্বিত রেডিয়াল লোড প্লাস একমুখী অক্ষীয় ধাক্কা লোড বহন করতে পারে; জোড়া ব্যাক-টু-ব্যাক / ও-টাইপ মাউন্টিং দ্বি-দিকের অক্ষীয় অবস্থান এবং উচ্চ অনমনীয়তা সমর্থন উপলব্ধি করে,দীর্ঘ সময় ধরে পরিবর্তিত ভারী প্রভাব এবং এগিয়ে-পিছিয়ে ঘন ঘন লোডের অধীনে স্থিতিশীল ঘূর্ণন.
সমস্ত রিং এবং রোলিং উপাদানগুলি ইন্টিগ্রেটেড quenched GCr15 উচ্চ-কার্বন ক্রোম লেয়ার স্টিল গ্রহণ করে, যথার্থ লোগারিদমিক রোলার যোগাযোগ কার্ভ সুপারফিনিশিং এবং কঠোর রোলার বাছাই,অভ্যন্তরীণ চাপের অভিন্ন বিতরণ, অসামান্য পরিধান প্রতিরোধের, বিরোধী ক্লান্তি এবং প্রভাব প্রতিরোধের, কম ঘর্ষণ টর্ক এবং ক্রমাগত ভারী লোড অপারেশন অধীনে সামান্য তাপমাত্রা বৃদ্ধি।ভারী শিল্পের গিয়ার রিডাক্টরগুলির জন্য ব্যাপকভাবে মেলে, খনির কনভেয়র ড্রাইভ শ্যাফ্ট, বড় নির্মাণ যন্ত্রপাতি অক্ষ, ধাতব রোলিং মিলের সহায়ক ট্রান্সমিশন সমন্বয় এবং ভারী ট্রাকের ডিফারেনশিয়াল সমর্থন অবস্থান।

2. টেকনিক্যাল স্পেসিফিকেশন

মডেলঃ T4DB170
মৌলিক মাত্রাঃ d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
কাঠামোঃ একক সারি পৃথকযোগ্য কোপযুক্ত রোলার লেয়ার, সিল ছাড়াই খোলা, স্টিল স্ট্যাম্পিং খাঁচা স্ট্যান্ডার্ড হিসাবে
কাঁচামালঃ GCr15 লেয়ার ইস্পাত
খাঁচা বিকল্পঃ উচ্চ তাপমাত্রা ভারী লোডের জন্য স্ট্যাম্পযুক্ত ইস্পাত খাঁচা / কঠিন ব্রোঞ্জের খাঁচা
স্ট্যান্ডার্ড ক্লিয়ারেন্সঃ সিএন স্বাভাবিক ক্লিয়ারেন্স, C3 বর্ধিত ক্লিয়ারেন্স কাস্টমাইজযোগ্য
ন্যূনতম ফিলেট ব্যাসার্ধ r1,r2=r3,r4=3mm
অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C ~ 120°C
নেট ওজনঃ ৩.৪৫ কেজি
গণনার মাত্রা a=44mm, অভ্যন্তরীণ রিং কাঁধ d1=197mm
মাউন্ট সীমা আকারঃ
da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
গণনা সহগঃ e=০46, অক্ষীয় ফ্যাক্টর Y=1.3, স্ট্যাটিক অক্ষীয় ফ্যাক্টর Y0=0.72
বেসিক ডাইনামিক রেডিয়াল লোড Cr: 307 kN
বেসিক স্ট্যাটিক রেডিয়াল লোড C0r: 440 kN
ক্লান্তি সীমাবদ্ধ চাপ Cur: 43 kN
গ্রীস রেফারেন্স গতিঃ 2000 r/min; গ্রীস সীমাবদ্ধ গতিঃ 2600 r/min
ক্লায়েন্টের অনুরোধে সম্পূর্ণ ইনস্টলেশন ডায়াগ্রাম, লোড বৈশিষ্ট্যগত বক্ররেখা এবং ভারী প্রভাব ত্বরিত ক্লান্তি পরীক্ষার রিপোর্ট সরবরাহ করা যেতে পারে।

3. মূল সুবিধা

• স্ট্যান্ডার্ড T4DB মাঝারি-বড় খাঁজ কমপ্যাক্ট প্রস্থের বিন্যাস, সীমিত অক্ষীয় ইনস্টলেশন স্পেসে অতি উচ্চ রেডিয়াল-অক্ষীয় সমন্বিত লোড ক্ষমতা,ভারী খনি এবং ধাতুবিদ্যা বড় ট্রান্সমিশন সরঞ্জাম জন্য আদর্শ মিটিং
• সম্পূর্ণরূপে পৃথকযোগ্য শঙ্কু এবং কাপ স্বাধীন বিভক্ত কাঠামো, ক্ষতিগ্রস্ত অভ্যন্তরীণ শঙ্কু বা বাইরের কাপটি বড় ট্রান্সমিশন বক্সের সম্পূর্ণ বিচ্ছিন্নকরণ ছাড়াই আলাদাভাবে প্রতিস্থাপন করা যেতে পারে,রক্ষণাবেক্ষণের সময় এবং খুচরা যন্ত্রাংশের ক্রয়ের খরচ ব্যাপকভাবে হ্রাস
• সুনির্দিষ্ট আয়না সুপারফিনিশড শঙ্কু রেসওয়ে + লোগারিদমিক অনুকূলিত রোলার যোগাযোগ বক্ররেখা, রোলার যোগাযোগ পৃষ্ঠের উপর অভিন্ন লোড বিতরণ, কার্যকরভাবে প্রান্ত চাপ ঘনত্ব হ্রাস,রানওয়ে পিলিং এবং রোলার ঘর্ষণ ব্যর্থতা বিলম্ব
• দ্বৈত খাঁচা কনফিগারেশন বিকল্পঃ সাধারণ বিরতিশীল ভারী লোড কাজের অবস্থার জন্য খরচ কার্যকর স্ট্যাম্প স্টিল খাঁচা;24 ঘন্টা অবিচ্ছিন্ন উচ্চ তাপমাত্রা কঠোর খনির উত্পাদন লাইন জন্য কঠিন ব্রাস খাঁচা বিরোধী বিকৃতি
• সম্পূর্ণ কাস্টমাইজযোগ্য পরিষেবা সমর্থনঃ C3 বর্ধিত রেডিয়াল ক্লিয়ারেন্স, P5 / P6 উচ্চ নির্ভুলতা গ্রেড, OEM লেজার চিহ্নিতকরণ, বিশেষ উচ্চ তাপমাত্রা অ্যান্টি-অক্সিডেশন গ্রীস ফিলিং, নিরপেক্ষ রপ্তানি ব্র্যান্ড প্যাকেজিং
• কঠোর ইন্টিগ্রেটেড স্ট্রেস রিলিফ quenching তাপ চিকিত্সা প্রক্রিয়া, অভিন্ন উপাদান কঠোরতা এবং অভ্যন্তরীণ কাঠামোগত শক্তি,সাধারণ নিম্ন-নির্ভুলতা কোপযুক্ত রোলার লেয়ারের তুলনায় সরঞ্জামগুলির সামগ্রিক মেরামত চক্রকে 30% এরও বেশি বাড়িয়ে তুলুন
• স্ট্যান্ডার্ড খোলা নকশা তেল স্নান সঞ্চালন তৈলাক্তকরণ সমর্থন করে, বিল্ট ইন প্রচুর তৈলাক্তকরণ তেল সঞ্চালন সিস্টেমের সাথে বড় গিয়ারবক্সের জন্য উপযুক্ত, দীর্ঘমেয়াদী স্থিতিশীল অবিচ্ছিন্ন অপারেশন

4.অ্যাপ্লিকেশন

T4DB170 ওপেন সেপারেবল ভারী-ডুয়িং কোপযুক্ত রোলার লেয়ার হল মাঝারি ও বড় ভারী শিল্প ঘূর্ণন সরঞ্জামগুলির জন্য কোর পরিধান রিপেয়ার পার্টঃ

• বড় অনুভূমিক / উল্লম্ব ভারী শিল্প গিয়ার হ্রাসকারী, খনির বেল্ট কনভেয়র মাথা ড্রাইভ সমর্থন লেয়ার ইউনিট
• বড় খননকারক, ভারী লোডার, রাস্তা রোলার প্রধান ড্রাইভ অক্ষের অবস্থান নির্ধারণের লেয়ারের সমষ্টি
• ধাতুবিদ্যার হালকা রোলিং মিলের সহায়ক ট্রান্সমিশন শ্যাফ্ট, বড় ইস্পাত কারখানার ট্রান্সমিশন রোলার ঘূর্ণন সমর্থন
• ভারী ট্রাক, ইঞ্জিনিয়ারিং যানবাহন ডিফারেনশিয়াল এবং চাকা হাব ভারী লোড বহন অবস্থান
• বড় বায়ু শক্তি প্রধান সহায়ক হ্রাস বাক্স, ভারী বন্দর ক্রেন উত্তোলন পলি ঘূর্ণন উপাদান
• পরবিক্রয় বিনিময়যোগ্য 170 মিমি খাঁজ T4DB সিরিজ মেট্রিক পৃথকযোগ্য কোপযুক্ত রোলার লেয়ার
• খনিজ সরঞ্জাম OEM, ভারী যন্ত্রপাতি মেরামত কারখানা এবং ধাতুবিদ্যার ট্রান্সমিশন বাল্ক মেচিংয়ের জন্য ব্যয়বহুল ভারী লোড ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী ভারী

5.কেন GQZ বেয়ারিং বেছে নিন

• T4DB170 সহ T4DB সিরিজের বড় খাঁজ বিচ্ছিন্নযোগ্য কোপযুক্ত রোলার লেয়ারগুলির জন্য 25 বছরের পেশাদার উত্পাদন অভিজ্ঞতা
• T4DB170 সম্পূর্ণরূপে আন্তর্জাতিক মান T4DB সিরিজের বিয়ারিংগুলির সাথে আকারগতভাবে বিনিময়যোগ্য, সামঞ্জস্যপূর্ণ মাউন্ট আকার, লোড রেটিং এবং সমাবেশ সহনশীলতার সূচক
• সম্পূর্ণ OEM & ODM কাস্টমাইজেশন পরিষেবা ব্রাস খাঁচা সমর্থন করে, C3 ক্লিয়ারেন্স আপগ্রেড, উচ্চ নির্ভুলতা গ্রেড এবং বিশেষ উচ্চ / নিম্ন তাপমাত্রা তৈলাক্তকরণ ভরাট
• সরবরাহের আগে সম্পূর্ণ কঠোর পরিদর্শনঃ কাঁচামাল কঠোরতা পরীক্ষা, শঙ্কু রেসওয়ে গ্রিলিং যথার্থতা পরিদর্শন, ভারী লোড প্রতিস্থাপন প্রভাব ক্লান্তি চক্র পরীক্ষা, যোগাযোগ পৃষ্ঠ রুক্ষতা সনাক্তকরণ
• পেশাদারী কোপযুক্ত ভারবহন প্রকৌশল দল 24 ঘন্টার মধ্যে ইনস্টলেশন প্রযুক্তিগত নির্দেশিকা মেলে বড় খাদ এবং ভারী হাউজিং সহনশীলতা প্রদান করে
• দীর্ঘমেয়াদী খনির সরঞ্জাম প্রস্তুতকারক, ভারী নির্মাণ যন্ত্রপাতি এবং ধাতুবিদ্যার ট্রান্সমিশন সরবরাহকারীদের জন্য অনুকূল বাল্ক পাইকারি দাম সহ স্থিতিশীল ভর উত্পাদন লাইন
• আমরা কমপ্যাক্ট ওয়াইড লোড সেপারেবল ডিজাইনে ফোকাস করি, অতি উচ্চ রেডিয়াল-অক্সিয়াল সমন্বিত লোড ক্ষমতা,সহজ স্বাধীন রক্ষণাবেক্ষণ কাঠামো এবং বিশ্বব্যাপী ভারী শিল্প ট্রান্সমিশন সরঞ্জাম খুচরা যন্ত্রাংশ ক্রেতাদের সাথে দীর্ঘমেয়াদী জয়-জয় সহযোগিতা.

6. গুণমান নিয়ন্ত্রণ

• GCr15 ক্রোমযুক্ত স্টিলের কাঁচামালের রাসায়নিক গঠন এবং পৃষ্ঠের কঠোরতা পরীক্ষা
• অভ্যন্তরীণ এবং বাইরের রিং কোপযুক্ত রেসওয়েগুলির জন্য সুনির্দিষ্ট টার্নিং, quenching tempering এবং আয়না superfinishing প্রক্রিয়াকরণ
• অভ্যন্তরীণ প্রক্রিয়াকরণের অবশিষ্ট চাপ দূর করার জন্য স্ট্যান্ডার্ড ইন্টিগ্রেটেড স্ট্রেস রিলেভিং quenching তাপ চিকিত্সা
• শ্রেণীবদ্ধ লক্ষ্যবস্তু কর্মক্ষমতা পরীক্ষাঃ T4DB170 দীর্ঘ চক্র ত্বরিত ভারী লোড বয়স পরীক্ষা, অবিচ্ছিন্ন প্রভাব পরিধান প্রতিরোধের পরীক্ষা, উচ্চ গতির কম ঘর্ষণ টর্ক তাপমাত্রা বৃদ্ধি সনাক্তকরণ
• টনিড রোলস বাছাই, ইস্পাত / ব্রোঞ্জ খাঁচা সমাবেশ, অ্যান্টি-রস্ট তেল প্যাকেজিং এবং চালানের আগে পূর্ণ মাত্রিক এবং চেহারা পুনরায় পরীক্ষা
• T4DB170 লেয়ারের প্রতিটি ব্যাচ পূর্ণ নমুনা গ্রহণের ভারী লোড রিসপোক্সিং রোটেশন ক্লান্তি পরীক্ষায় পাস করে, খনির অভ্যন্তরে স্থিতিশীল দীর্ঘমেয়াদী অপারেশন গ্যারান্টি দেয়,ধাতুবিদ্যা এবং ভারী শিল্পের হ্রাস সংক্রমণ সরঞ্জাম.

7. এখনই একটি উদ্ধৃতি পান

যদি আপনার বড় গিয়ারবক্স, খনির যন্ত্রপাতি এবং ভারী নির্মাণ সরঞ্জাম রক্ষণাবেক্ষণ এবং OEM মিলে যাওয়ার জন্য ভারী দায়িত্ব খোলা পৃথকযোগ্য T4DB170 কোণযুক্ত রোলার বিয়ারিং প্রয়োজন হয়, তাহলে সরাসরি আপনার তদন্ত পাঠান।
আপনার জিজ্ঞাসা জমা দেওয়ার পরে আপনি সম্পূর্ণ পেশাদার সহায়তা সেবা পাবেনঃ

• 24 ঘন্টার মধ্যে দ্রুত অফিসিয়াল কারখানা উদ্ধৃতি উত্তর
• পেশাদার T4DB সিরিজ কোপযুক্ত বিয়ারিং ইঞ্জিনিয়ারদের কাছ থেকে এক-এক বড় শ্যাফ্ট এবং ভারী হাউজিং মিটিং সহনশীলতা ইনস্টলেশন প্রযুক্তিগত নির্দেশিকা
• ব্রাস খাঁচা এবং C3 বর্ধিত ক্লিয়ারেন্স আপগ্রেড বিকল্প সহ কাস্টমাইজড বিয়ারিং স্কিম পরামর্শ
• বড় বড় খুচরা যন্ত্রাংশের জন্য প্রতিযোগিতামূলক সরাসরি কারখানার পাইকারি মূল্য
• বিস্তারিত আনুষ্ঠানিক উদ্ধৃতি পেতে আপনার প্রয়োজনীয় ক্রয় পরিমাণ এবং সরঞ্জাম অবিচ্ছিন্ন ভারী লোড এবং মাঝারি উচ্চ তাপমাত্রা কাজের পরিবেশ পাঠান।

8.FAQ

1. প্রশ্ন 1: T4DB170 লেয়ারের কাঠামোগত বৈশিষ্ট্য কী?
   A1: এটি T4DB মেট্রিক খোলা পৃথকযোগ্য একক সারির কোপযুক্ত রোলার লেয়ারের অন্তর্গত, শঙ্কু সমাবেশ এবং বাইরের কাপটি আলাদাভাবে বিচ্ছিন্ন করা যেতে পারে, স্ট্যান্ডার্ড স্ট্যাম্পযুক্ত স্টিলের খাঁচা, কোনও অন্তর্নির্মিত সিল নেই,অভ্যন্তরীণ সার্কুলেশন তেল তৈলাক্তকরণ সরঞ্জাম জন্য উপযুক্ত.
2. প্রশ্ন ২ঃ T4DB170 কোন ধরনের লোড বহন করতে পারে?
   A2: এটি অতি-ভারী সমন্বিত রেডিয়াল লোড প্লাস এক দিকের অক্ষীয় থ্রাস্ট লোড সহ্য করতে পারে; দ্বি-দিকের অক্ষীয় অবস্থানের জন্য যুক্তিসঙ্গত প্রিলোড সহ পিছনে পিছনে / ও-টাইপ ইনস্টল করা দুটি বিয়ারিং প্রয়োজন।
3. প্রশ্ন ৩ঃ T4DB170 প্রধানত কোন শিল্পে প্রয়োগ করা হয়?
   A3: এটি ব্যাপকভাবে খনির পরিবহন সরঞ্জাম, ভারী শিল্পের বড় গিয়ারবক্স, বড় নির্মাণ যন্ত্রপাতি ড্রাইভ অক্ষ এবং ধাতব রোলিং মিল সহায়ক ট্রান্সমিশন সিস্টেমে ব্যবহৃত হয়।
