বর্ণনা কোয়ো কোপযুক্ত রোলারলেয়ারিং:
কোয়ো অটো কোপযুক্ত রোলার লেয়ারে কাপ এবং শঙ্কু দুটি অংশ অন্তর্ভুক্ত ছিল।কাপবাইরের রিং, কনরোলার, খাঁচা, অভ্যন্তরীণ রিং অন্তর্ভুক্ত। এবং রোলার এবং খাঁচা সঙ্গে অভ্যন্তরীণ রিং হতে পারেবাইরের রিং থেকে আলাদাভাবে লাগানো।
1) টনিড রোলার লেয়ারগুলি পৃথকযোগ্য এবং নিম্নলিখিত উপাদানগুলি রয়েছেঃ বাইরের রিং, অভ্যন্তরীণ রিং এবং রোলার সমাবেশ (রোলার এবং একটি খাঁচা ধারণকারী) ।
২) অবিচ্ছেদ্য অভ্যন্তরীণ রিং এবং রোলার সমন্বয়কে শঙ্কু এবং বাইরের রিংকে কাপ বলা হয়।অভ্যন্তরীণ স্বচ্ছতা কাপের তুলনায় শঙ্কু এর অক্ষীয় অবস্থান দ্বারা মাউন্ট করার সময় প্রতিষ্ঠিত হয়.
৩) টনিযুক্ত রোলার লেয়ারে কাপ এবং শঙ্কু অন্তর্ভুক্ত রয়েছে।এবং রোলস এবং খাঁচা সঙ্গে অভ্যন্তরীণ রিং বাইরের রিং থেকে পৃথকভাবে মাউন্ট করা যাবে.
4) কোপযুক্ত রোলার বিয়ারিংগুলি সাধারণত মূলত রেডিয়াল লোডের সমন্বিত লোডকে সমর্থন করার জন্য ব্যবহৃত হয়। অক্ষীয় লোডের বহন ক্ষমতা বাইরের রিংগুলির স্পর্শের কোণের উপর নির্ভর করে।যোগাযোগের কোণ যত বড় হবে, তত বেশি ক্ষমতা থাকবে ।
এসটিএ ৩০৭২ কোপযুক্ত রোলার লেয়ারের জন্য স্পেসিফিকেশনঃ
নামঃ ইঞ্চি কোপযুক্ত রোলার লেয়ার
মাত্রাঃ 30x72x24 মিমি
মডেলঃSTA3072
ওজনঃ0.৪৪ কেজি
ব্র্যান্ড নামঃ KOYO
উৎপত্তিস্থলঃ জাপান
কোকো এর প্রয়োগকনিফাইড রোলার লেয়ার:
| গাড়ির ব্র্যান্ড নাম |
মূল অংশ নং. |
বহনকারী নাম |
লেয়ার প্রস্তুতকারক |
লেয়ারের আকার |
| টয়োটা-র জন্য |
৯০৩৬৫-৪০০০১ |
RNU 080821 NR |
কোয়ো |
40X75X21 |
| টয়োটা-র জন্য |
৯০৩৬৫-৪০০০২ |
এনইউপি ৩০৮ |
কোয়ো |
৪০x৯০x২৩ |
| টয়োটা-র জন্য |
৯০৩৬৫-৪৭০১৩ |
RNU 0727 |
কোয়ো |
47,2X70,62X27 |
| টয়োটা-র জন্য |
৯০৩৬৬-২৩০০১ |
ST2358 |
কোয়ো |
23X58X17 |
| টয়োটা-র জন্য |
৯০৩৬৬-২৫০০৩ |
25KW01 |
এনএসকে |
25X47X15 |
| টয়োটা-র জন্য |
৯০৩৬৬-২৭০০১ |
ST2749 |
কোয়ো |
২৭X৪৯X১৫ |
| টয়োটা-র জন্য |
৯০৩৬৬-২৮০০২ |
28KC692 |
নাচি |
28X69X21,5 |
| টয়োটা-র জন্য |
৯০৩৬৬-২৮০০৭ |
28KC695 |
নাচি |
28X69X25 |
| টয়োটা-র জন্য |
৯০৩৬৬-২৯০০১ |
STB2951 |
কোয়ো |
২৯এক্স৫০,৫এক্স১৬,5 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০০১ |
32006JR |
কোয়ো |
30X55X17 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০০৮ |
30306JRYA |
কোয়ো |
30X72X20,75 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০১১ |
30306DJYR |
কোয়ো |
30X72X20,75 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০২২ |
TRA 0607RYR |
কোয়ো |
30X72X21 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০২৫ |
TR 0607 J1LFT |
কোয়ো |
30X72X24 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০৩৮ |
30306DJR-1 |
কোয়ো |
30X72X21 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০৫৫ |
ST3072C |
কোয়ো |
30X72X21 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০৬৭ |
STA3072 |
কোয়ো |
30X72X24 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০৬৭ |
TR 0607 J1LFT |
কোয়ো |
30X72X24 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩০০৭৮ |
TRA 0607 RYR |
কোয়ো |
30X72X21 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩২০২৫ |
32KB743 |
নাচি |
32X74X23,5 |
| টয়োটা-র জন্য |
90366-33002 |
ST3368-1-N |
কোয়ো |
33X68X19,5 |
| টয়োটা-র জন্য |
৯০৩৬৬-৩৫০১১ |
TR 070902/354A |
কোয়ো |
35X85X22 |
১) উপাদান হ্যান্ডলিং যন্ত্রপাতিঃখনির যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, উত্তোলন যন্ত্রপাতি, কৃষি যন্ত্রপাতি:
ট্রাক্টর, ফসল কাটার যন্ত্রপাতি ইত্যাদি
২) ভারী খনির যন্ত্রপাতি: ধাতুবিদ্যা যন্ত্রপাতি, খনির যন্ত্রপাতি, উত্তোলন যন্ত্রপাতি, লোডিং এবং আনলোডিং যন্ত্রপাতি, শিল্প যানবাহন, সিমেন্ট সরঞ্জাম ইত্যাদি।
৩) নির্মাণ যন্ত্রপাতি: ফোর্কলিফ্ট, মাটি সরানোর যন্ত্রপাতি, কম্প্যাক্টিং যন্ত্রপাতি, কংক্রিট যন্ত্রপাতি ইত্যাদি
৪) সাধারণ পেট্রোকেমিক্যাল যন্ত্রপাতি: তেল খনন যন্ত্রপাতি, তেল পরিশোধন যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, গ্যাস কম্প্রেসার, কাগজ যন্ত্রপাতি, মুদ্রণ যন্ত্রপাতি ইত্যাদি।
৫) যন্ত্রপাতি যন্ত্রপাতি: কাঠামো যন্ত্রপাতি, ফাউন্ডারি যন্ত্রপাতি, কাঠের যন্ত্রপাতি ইত্যাদি।
৬) গাড়ি: ট্রাক, রাস্তা, বাস, গাড়ি, পরিবর্তিত গাড়ি, মোটরসাইকেল ইত্যাদি।

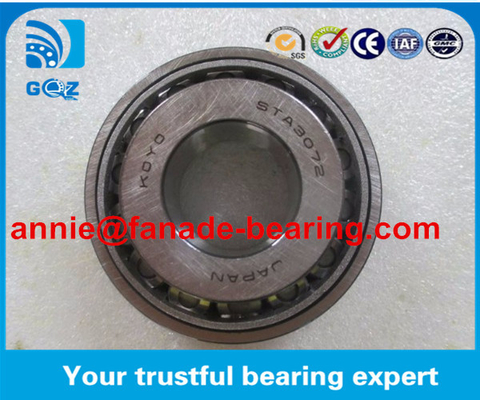

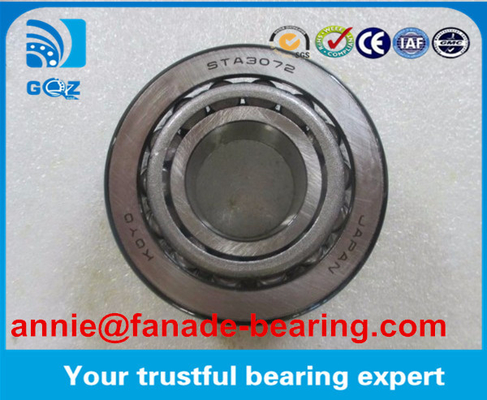

কোয়ি কোপ রোলার লেয়ারের বিস্তারিত ছবি STA3072:
ইঞ্চি ট্যাপারড রোলার বিয়ারিং আকার চার্টঃ
| লেয়ার মডেল |
আকার |
ওজন |
| (মিমি) |
(কেজি) |
| অভ্যন্তরীণ-বাহ্যিক |
d |
ডি |
টি |
বি |
|
| HM124646/HM124618XD |
119.062 |
195.262 |
136.778 |
57.15 |
11.49 |
| HM124646/HM124616XD |
119.062 |
194.874 |
125.254 |
57.15 |
|
| M224749/M224710 |
120.65 |
174.625 |
35.72 |
36.512 |
2.68 |
| 48286/48220D |
123.825 |
182.562 |
85.728 |
38.1 |
|
| 48290/48220D |
127 |
182.562 |
85.725 |
38.1 |
7.12 |
| NA48290SW/48220D |
127 |
182.562 |
93.66 |
46.83 |
7.73 |
| NA48291/48220DC |
127 |
182.562 |
85.725 |
42.862 |
7.21 |
| 67388/67322D |
127 |
196.85 |
101.6 |
46.038 |
10.7 |
| 95500/95927D |
127 |
|
|
63.5 |
|
| HM926747/HM926710D |
127 |
228.6 |
115.888 |
49.428 |
18.8 |
| HM127446/HM127415XD |
131.75 |
207.95 |
146.05 |
57.15 |
11.75 |
| HM127446/HM127415D |
131.75 |
207.962 |
146.305 |
57.15 |
|
| 95525/95927CD |
133.35 |
234.95 |
142.875 |
63.5 |
23.6 |
| ৯৫৫২৫/৯৫৯২৭ |
133.35 |
|
|
63.5 |
|
| ৭৪৫৫০/৭৪৮৫১ডি |
139.7 |
|
|
47.625 |
|
| ৭৪৫৫০/৭৪৮৫১সিডি |
139.7 |
215.9 |
106.362 |
47.625 |
12.8 |
| ৯৯৫৫০/৯৯১০২ডি |
139.7 |
|
|
66.675 |
|
| NA48685SW/48620D |
142.875 |
200.025 |
93.665 |
46.833 |
8.39 |
| NA48686/4862CD |
142.875 |
200.025 |
93.665 |
46.833 |
8.37 |
| JB1204P ((HM129848/HM129814XD) |
144.45 |
220.662 |
155.84 |
58.738 |
|
| ৯৯৫৭৫/৯৯১০২ডি |
146.05 |
|
|
66.675 |
|
| HM231140/HM231110D |
146.05 |
236.538 |
131.762 |
56.642 |
20.6 |
