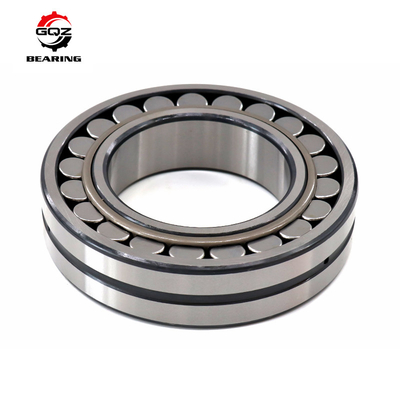

21314 CA K CAK /W33 গোলাকার রোলার লেয়ার 21314 EK লেয়ার 70 * 150 * 35 মিমি

বৈশিষ্ট্যঃ

1. গোলাকার রোলার লেয়ারএকটি অভ্যন্তরীণ গোলাকার আকৃতির একটি বাইরের রিং আছে। রোলারগুলি মাঝখানে আরও পুরু এবং প্রান্তে পাতলা হয়। গোলাকার রোলার বিয়ারিংগুলি এইভাবে স্ট্যাটিক এবং গতিশীল উভয় ভুল সারিবদ্ধতা accommodate করতে পারে.তবে গোলাকার রোলার তৈরি করা কঠিন এবং তাই ব্যয়বহুল।এবং bearings একটি আদর্শ সিলিন্ডারিক বা কোপযুক্ত রোলার bearings তুলনায় উচ্চতর ঘর্ষণ আছে যেহেতু রোলিং উপাদান এবং রিং মধ্যে স্লাইডিং একটি নির্দিষ্ট পরিমাণ হবে.
2. গোলাকার রোলার লেয়ারতারা শুধুমাত্র ভারী রেডিয়াল লোড বহন করতে পারে না, তবে উভয় দিকের কিছু অক্ষীয় লোডও বহন করতে পারে। তাদের দুর্দান্ত রেডিয়াল লোড বহন ক্ষমতা রয়েছে এবং ভারী বা প্রভাবের লোডের ক্ষেত্রে ব্যবহারের জন্য উপযুক্ত।
3. কিছু গোলাকার রোলার বিয়ারিংতাদের কোপযুক্ত খাঁজ রয়েছে এবং অ্যাডাপ্টার বা প্রত্যাহারের হাতা ব্যবহার করে সরাসরি কোপযুক্ত শ্যাফ্ট বা সিলিন্ডারিক শ্যাফ্টগুলিতে মাউন্ট করা যেতে পারে। চাপযুক্ত ইস্পাত এবং মেশিনযুক্ত ব্রোঞ্জের খাঁচা ব্যবহার করা হয়।

বিভিন্ন ধরণের খাঁচা অনুযায়ী গোলাকার রোলার লেয়ারগুলিকে নিম্নরূপ শ্রেণীবদ্ধ করা যেতে পারেঃ
■ গোলাকার রোলার লেয়ার CC/W33 সিরিজ
■ গোলাকার রোলার লেয়ারিং CA/W33 সিরিজ
■ গোলাকার রোলার লেয়ার F3 সিরিজ
■ গোলাকার রোলার বিয়ারিং এমবি কেজ সিরিজ
■ গোলাকার রোলার লেয়ারিং ই স্ট্রেংথ সিরিজ
জনপ্রিয় সিরিজের গোলাকার রোলার লেয়ারের কাঠামো এবং সুফিস কোডঃ
নিম্নলিখিত অভ্যন্তরীণ ডিজাইনগুলির মধ্যে একটি বেছে নিন এবং বিভিন্ন সিরিজের গোলাকার রোলার লেয়ারগুলি ডিজাইন করুন।নিম্নলিখিত চার্ট বিভিন্ন অভ্যন্তরীণ রিং এবং খাঁচা কাঠামো সঙ্গে গোলাকার রোলার bearings হয়.
গোলাকার রোলার লেয়ারের নামকরণ
গোলাকার রোলার বিয়ারিংগুলি বিভিন্ন ডিজাইনে তৈরি করা হয়, এটি বিয়ারিং সিরিজ এবং আকারের উপর নির্ভর করে।
- ভাসমান গাইড রিংয়ের বিন্যাস এবং
- অভ্যন্তরীণ রিং এবং/অথবা খাঁচা নকশা,
নিচে বর্ণনা করা হয়েছে।

• C ((J), CC--দুই উইন্ডো টাইপ ইস্পাত খাঁচা, অভ্যন্তরীণ রিং মধ্যে ফ্লেঞ্জহীন এবং গাইড রিং কেন্দ্র অভ্যন্তরীণ রিং উপর
• EC(J), ECC(J) --দুটি উইন্ডো টাইপ ইস্পাত খাঁচা, ফ্ল্যাঞ্জহীন অভ্যন্তরীণ রিং, অভ্যন্তরীণ রিং উপর গাইড রিং কেন্দ্র এবং শক্তিশালী রোলার সম্পূরক।
• CA--এক টুকরা মেশিনযুক্ত ব্রোঞ্জের খাঁচা, ডাবল-প্রান্তযুক্ত, অভ্যন্তরীণ রিং এবং গাইড রিং কেন্দ্রে অভ্যন্তরীণ রিংয়ের উপর ধরে রাখার ফ্ল্যাঞ্জ
• CAF-- যেমন CA, কিন্তু একটি ইস্পাত খাঁচা সঙ্গে।
• ইসিএ, ইসিএসি-- শক্তিশালী রোলার পরিপূরক, এক টুকরা মেশিনযুক্ত ব্রোঞ্জের খাঁচা, ডাবল-প্রান্তিক, অভ্যন্তরীণ রিংয়ের উপর ধরে রাখার ফ্ল্যাঞ্জ, অভ্যন্তরীণ রিংয়ের উপর গাইড রিং কেন্দ্র।
• ইসিএএফ- ইসিএ-র মত, কিন্তু স্টিলের খাঁচা দিয়ে।
• E-- একটি খাঁজ ব্যাসার্ধ d ≤ 65 মিমি সঙ্গে bearings জন্যঃ দুই চাপানো উইন্ডো টাইপ ইস্পাত খাঁচা, flanges ছাড়া অভ্যন্তরীণ রিং এবং অভ্যন্তরীণ রিং উপর কেন্দ্রীভূত গাইড রিং
• CAFA-- এক টুকরো মেশিনযুক্ত ইস্পাত খাঁচা, ডাবল-প্রান্তযুক্ত, বাইরের রিং রেসওয়েতে কেন্দ্রীভূত, অভ্যন্তরীণ রিং এবং গাইড রিংয়ের অভ্যন্তরীণ রিংয়ের উপর কেন্দ্রীভূত ফ্ল্যাঞ্জগুলি ধরে রাখে
