ABEC-3 গোলাকার রোলার লেয়ার 22209 E রোলিং মিল রোলস 22209 CA/W33 রোলার লেয়ার 45X85X23 মিমি

MOQ.:	১ পিসি
মূল্য:	আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং:	প্রথমে শক্ত কাগজে প্যাক করা হয় এবং তারপরে বাইরের প্যাকিংয়ের জন্য কাঠের কেস দিয়ে শক্তিশালী করা হয়
বিতরণ সময়কাল:	আপনার পেমেন্ট পাওয়ার পর 3 কার্যদিবস
অর্থ প্রদানের পদ্ধতি:	টি/টি বা ওয়েস্টার্ন ইউনিয়ন বা পেপ্যাল
সরবরাহ ক্ষমতা:	প্রতি মাসে 3,000 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন বা জাপান

পরিচিতিমুলক নাম

FAG/NSK

সাক্ষ্যদান

ISO 9001 2000

মডেল নম্বার

22209

কাঠামো:

গোলাকার

প্রকার:

যথার্থতা:

P0, P6, P5,4

গোলমাল স্তর:

Z1, Z2, Z3

আকার:

45x85x23 মিমি

0.6 কেজি

বিশেষভাবে তুলে ধরা:

স্ব-নিয়ন্ত্রিত রোলার লেয়ার

মেট্রিক গোলাকার লেয়ারিং

পণ্যের বিবরণ

ABEC-3 গোলাকার রোলার লেয়ার 22209 E রোলিং মিল রোলস 22209 CA/W33 রোলার লেয়ার 45X85X23 রোলার লেয়ার

গোলাকার রোলার লেয়ার ডিজাইন ও ধারণাঃ

শ্যাকার স্ক্রিন বিয়ারিংগুলি গোলাকার রোলার বিয়ারিংগুলি দ্বৈত সারি, স্ব-নিয়ন্ত্রিত ইউনিট যা একটি কনকভ রেসওয়ে সহ সলিড বাইরের রিং, সলিড অভ্যন্তরীণ রিং এবং খাঁচা সহ ব্যারেল রোলারগুলি নিয়ে গঠিত।অভ্যন্তরীণ রিংগুলি সিলিন্ডারিক বা কোপযুক্ত গর্ত সহ.

এটিতে রোলারগুলির দুটি সারি রয়েছে, একটি সাধারণ গোলাকার বাইরের রিং রেসওয়ে এবং দুটি অভ্যন্তরীণ রিং রেসওয়েগুলি ভারবহন অক্ষের সাথে একটি কোণে ঝুঁকছে।বাইরের রিং রেসওয়ে মধ্যে গোলকের কেন্দ্রবিন্দু ভারবহন অক্ষ হয়অতএব, লেয়ারগুলি স্ব-সমন্বয়কারী এবং হাউজিংয়ের তুলনায় শ্যাফ্টের ভুল সমন্বয়কে সংবেদনশীল নয়, যা উদাহরণস্বরূপ শ্যাফ্টের বিচ্যুতির কারণে হতে পারে।তারা ভারী রেডিয়াল লোড থাকার জন্য ডিজাইন করা হয়, পাশাপাশি উভয় দিকের ভারী অক্ষীয় লোড।

গোলাকার রোলার লেয়ারের মাত্রা সিরিজ হলঃ

21300 সিরিজ - আইএসও মাত্রা সিরিজ 13 গোলাকার রোলার লেয়ার
22200 সিরিজ - আইএসও মাত্রা সিরিজ 22 গোলাকার রোলার লেয়ার
22300 সিরিজ - আইএসও মাত্রা সিরিজ 23 গোলাকার রোলার লেয়ার
23000 সিরিজ - আইএসও মাত্রা সিরিজ 30 গোলাকার রোলার লেয়ার
২৩১০০ সিরিজ - আইএসও মাত্রা সিরিজ ৩১ গোলাকার রোলার লেয়ার
২৩২০০ সিরিজ - আইএসও মাত্রা সিরিজ ৩২ গোলাকার রোলার লেয়ার
২৩২ / সিরিজ - অতিরিক্ত বড় আইএসও ৩২ সিরিজের গোলাকার রোলার লেয়ার
২৩৯০০ সিরিজ - আইএসও মাত্রা সিরিজ ৩৯ গোলাকার রোলার লেয়ার
24000 সিরিজ - আইএসও মাত্রা সিরিজ 40 গোলাকার রোলার লেয়ার
24100 সিরিজ - আইএসও মাত্রা সিরিজ 41 গোলাকার রোলার লেয়ার
২৯০০০ সিরিজ - আইএসও মাত্রা সিরিজ ৯০ গোলাকার থ্রাস্ট রোলার লেয়ার

গোলাকার রোলার লেয়ার 22209 CC K W33 ডিজাইন প্রজেক্টঃ

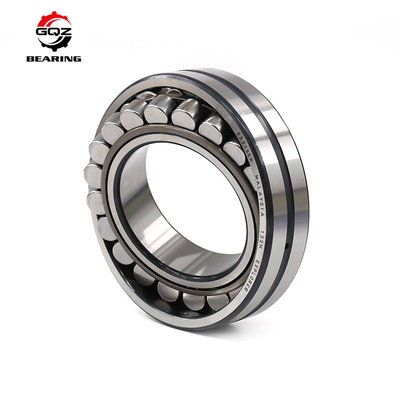

ABEC-3 গোলাকার রোলার লেয়ার 22209 E রোলিং মিল রোলস 22209 CA/W33 রোলার লেয়ার 45X85X23 মিমি 0

ইউনিট	মিমি
লেয়ারের ধরন	কোপযুক্ত গর্ত, লুব্রিকেশন গ্রুভ এবং গর্ত
বোর ডায়া (d)	45.0000
বাইরের দিন (ডি)	85.0000
প্রস্থ (B)	23.0000
ব্যাসার্ধ (মিনিট) (rs)	1.100
ডায়নামিক লোড রেটিং (Cr)	93,000
স্ট্যাটিক লোড রেটিং (কর)	105,000
সর্বাধিক গতি (গ্রীস)	5
সর্বাধিক গতি (তেল)	6
ওজন (জি)	620.00

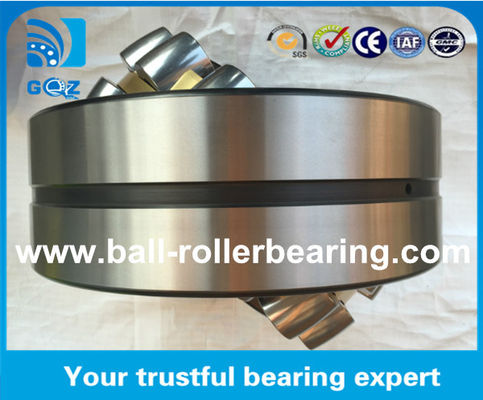

ABEC-3 গোলাকার রোলার লেয়ার 22209 E রোলিং মিল রোলস 22209 CA/W33 রোলার লেয়ার 45X85X23 মিমি 1

	সুফিক্স - অভ্যন্তরীণ নকশা
CA, CAC	অভ্যন্তরীণ রিংয়ের উপর ধরে রাখার ফ্ল্যাঞ্জ, অভ্যন্তরীণ রিংয়ের উপর কেন্দ্রীভূত গাইড রিং, মেশিনযুক্ত ব্রোঞ্জের খাঁচা
CC ((J), CJ	ফ্ল্যাঞ্জহীন অভ্যন্তরীণ রিং, অভ্যন্তরীণ রিং উপর কেন্দ্রীভূত গাইড রিং, দুটি স্ট্যাম্প স্টিলের খাঁচা
CCJA, EJA	ফ্ল্যাঞ্জহীন অভ্যন্তরীণ রিং, বাইরের রিং রেসওয়েতে কেন্দ্রীভূত গাইড রিং, দুটি স্ট্যাম্পযুক্ত ইস্পাত খাঁচা
ই	বর্ধিত লোড বহন ক্ষমতা জন্য অপ্টিমাইজড অভ্যন্তরীণ নকশা 213, 222 এবং 223 সিরিজঃ ফ্ল্যাঞ্জহীন অভ্যন্তরীণ রিং এবং দুটি স্ট্যাম্পযুক্ত ইস্পাত খাঁচা। বাইরের রিংয়ে আঙ্গুলাকার খাঁজ এবং তিনটি তৈলাক্তকরণ গর্ত। d ≤ 65 মিমিঃ অভ্যন্তরীণ রিংয়ের কেন্দ্রস্থলে গাইড রিং d > 65 মিমিঃ গাইড রিং কেজে কেন্দ্রীভূত

	উপসর্গ - বাহ্যিক নকশা (সিল, স্ন্যাপ রিং গ্রুভ ইত্যাদি)
-সিএস, -২সিএস	এক বা উভয় পক্ষের যোগাযোগ সীল, এনবিআর
-সিএস২, -২সিএস২	এক বা উভয় পক্ষের উপর যোগাযোগ সীল, FKM
-সিএস৫, -২সিএস৫	এক বা উভয় পক্ষের উপর যোগাযোগ সীল, HNBR,
কে	কনিফাইড বোর, কনিফাইড ১ঃ12
K30	কনিফাইড বোর, কনিফাইড ১ঃ30
