THK লিনিয়ার লেয়ারিং iসিলিন্ডার অক্ষের সাথে একত্রে সীমাহীন ভ্রমণের জন্য রৈখিক গতি সিস্টেমের একটি কম খরচে উত্পাদন। যেমনটি বল পয়েন্টটি শ্যাফ্টের সাথে যোগাযোগ করে, তাই ছোট লোড ব্যবহার করে।ন্যূনতম ঘর্ষণ বল ঘূর্ণন সঙ্গে রৈখিক ভারবহন, যাতে এটি মসৃণ নির্ভুলতা আন্দোলন হতে পারে।
এলএমএইচ-এল সিরিজএটি একটি কাটা ফ্ল্যাঞ্জ এবং মডেল এলএমকে-এল এর চেয়ে কম,এটি কমপ্যাক্ট ডিজাইনের অনুমতি দেয়। স্ট্যান্ডার্ড রিটেইনার প্লেটের দুটি ইউনিট ধারণ করে,এই প্রকারটি এমন জায়গাগুলির জন্য সর্বোত্তম যেখানে একটি মুহুর্ত লোড উপস্থিত থাকে।যেহেতু রৈখিক bushing মধ্যে বল সারি যাতে দুই সারি সমতল পাশ থেকে লোড গ্রহণ করা হয় সাজানো হয়, একটি দীর্ঘ সেবা জীবন অর্জন করা যেতে পারে

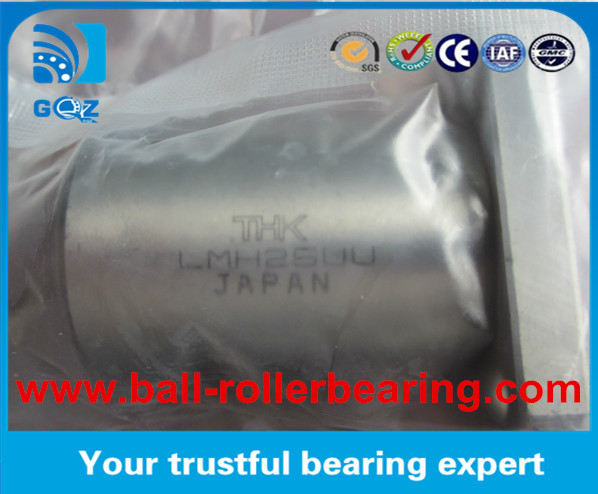

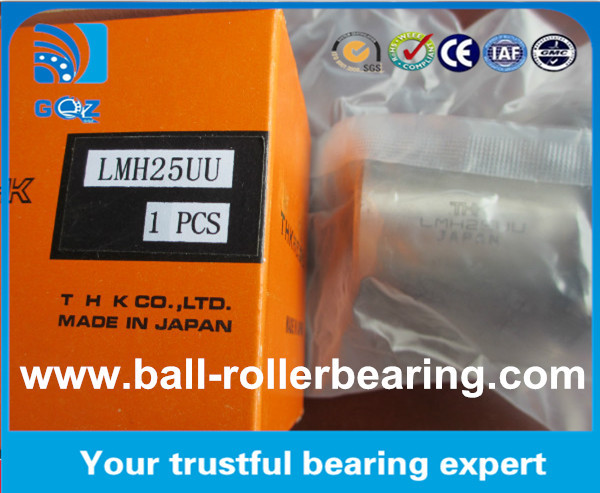

কাটিয়া ফ্ল্যাঞ্জ মডেল LMH....L স্ট্যান্ডার্ড টাইপ THK লিনিয়ার লেয়ার LMH25UU:
"এল এম" মেট্রিক স্ট্যান্ডার্ড টাইপ লিনিয়ার লেয়ারিং
"LME" ইঞ্চি স্ট্যান্ডার্ড টাইপ লিনিয়ার লেয়ার
"UU" লং টাইপ লিনিয়ার বিয়ারিংয়ের উভয় পাশে রাবার সীল
"ওপি" উন্মুক্ত টাইপ লিনিয়ার লেয়ারিং
"এজে" রেগুলেশন টাইপ লিনিয়ার লেয়ারিং
* এলএম... উউউউউ: LM...(সিলিন্ডার), LM...OP ((খোলা টাইপ), LM...AJ ((পরিচ্ছন্নতা সামঞ্জস্যযোগ্য)
*LME...UU:LME... ((সিলিন্ডার), LME...OP ((খোলা টাইপ), LME...AJ ((পরিষ্কারতা সামঞ্জস্যযোগ্য),
* কেএইচঃউচ্চ নির্ভুলতার মিনি লেয়ার
THK লিনিয়ার লেয়ারিংস LMH25UU বিস্তারিতঃ
| লেয়ার নং. |
বলের সারি |
ওজন g |
C (((N) |
Co ((N) |
অভ্যন্তরীণ ব্যাসার্ধ |
বাইরের ব্যাসার্ধ |
দৈর্ঘ্য |
| (মিমি) |
(মিমি) |
(মিমি) |
| LMH6UU |
4 |
26.5 |
21 |
27 |
6 |
12 |
19 |
| LMH8SUU |
4 |
34 |
18 |
23 |
8 |
15 |
17 |
| LMH8UU |
4 |
40 |
27 |
41 |
8 |
15 |
24 |
| LMH10UU |
4 |
78 |
38 |
56 |
10 |
19 |
29 |
| LMH12UU |
4 |
76 |
42 |
61 |
12 |
21 |
30 |
| LMH13UU |
4 |
94 |
52 |
79 |
13 |
23 |
32 |
| LMH16UU |
5 |
134 |
79 |
120 |
16 |
28 |
37 |
| LMH20UU |
5 |
180 |
88 |
140 |
20 |
32 |
42 |
| LMH25UU |
6 |
340 |
100 |
160 |
25 |
40 |
59 |
| LMH30UU |
6 |
460 |
160 |
280 |
30 |
45 |
64
|
| লেয়ার নং. |
বলের সারি |
ওজন g |
C (((N) |
Co ((N) |
অভ্যন্তরীণ ব্যাসার্ধ
(মিমি) |
বাইরের ব্যাসার্ধ
(মিমি) |
দৈর্ঘ্য
(মিমি) |
| LMK6LUU |
4 |
26.5 |
21 |
27 |
6 |
12 |
19 |
| LMK8LUU |
4 |
34 |
18 |
23 |
8 |
15 |
17 |
| LMK10LUU |
4 |
78 |
38 |
56 |
10 |
19 |
29 |
| LMK12LUU |
4 |
76 |
42 |
61 |
12 |
21 |
30 |
| LMK13LUU |
4 |
94 |
52 |
79 |
13 |
23 |
32 |
| LMK16LUU |
5 |
134 |
79 |
120 |
16 |
28 |
37 |
| LMK20LUU |
5 |
180 |
88 |
140 |
20 |
32 |
42 |
| LMK30LUU |
6 |
340 |
100 |
160 |
25 |
40 |
59 |
| LMK25LUU |
6 |
460 |
160 |
280 |
30 |
45 |
64 |
| LMK35LUU |
6 |
795 |
170 |
320 |
35 |
52 |
70 |
| LMK40LUU |
6 |
1054 |
220 |
410 |
40 |
60 |
80 |
| LMK50LUU |
6 |
2200 |
390 |
810 |
50 |
80 |
100 |
| LMK60LUU |
6 |
2960 |
480 |
1020 |
60 |
90 |
110 |
লিনিয়ার লেয়ারিংএকটি কম খরচে উৎপাদন হয় রৈখিক গতি সিস্টেম সীমাহীন ভ্রমণ জন্য
সিলিন্ডার অক্ষ. যেহেতু বল ভারবহন পয়েন্ট শ্যাফ্ট সঙ্গে যোগাযোগ, তাই লোড ব্যবহার ছোট।
ন্যূনতম ঘর্ষণ বল ঘূর্ণন, যাতে মসৃণ আন্দোলন যথার্থতা অর্জন করতে। প্লাস্টিকের রৈখিক
বিয়ারিং একটি রৈখিক গতি সিস্টেমের স্ব-লুব্রিকেটিং বৈশিষ্ট্য, সবচেয়ে বড় পার্থক্য
হয় যে ধাতু ধাতু রৈখিক bearings রৈখিক bearings হয় ঘূর্ণায়মান ঘর্ষণ, বিন্দু
লেয়ার এবং সিলিন্ডার অক্ষের মধ্যে যোগাযোগ, তাই এটি কম লোড গতির গতির জন্য উপযুক্ত;
যখন প্লাস্টিকের লিনিয়ার বিয়ারিং স্লাইডিং হয় ঘর্ষণ সঙ্গে বিয়ারিং পৃষ্ঠ যোগাযোগের মধ্যে হয়
সিলিন্ডার অক্ষ, তাই এই কম গতির আন্দোলন উচ্চ লোড জন্য।
লিনিয়ার লেয়ারঅসীম রৈখিক ড্রাইভ শ্যাফ্টের সাথে একত্রে ব্যবহৃত হয়।
বোমা লোড করুন এবং ট্রান্সমিশন শ্যাফ্টটি বন্ধ করুন কারণ এটি যোগাযোগের পয়েন্ট,
লোড ছোট, কিন্তু রৈখিক গতি, ঘর্ষণ ক্ষুদ্রতম, উচ্চ নির্ভুলতা, দ্রুত গতি।
