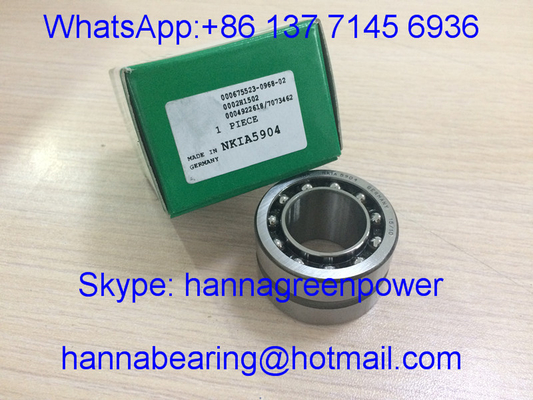

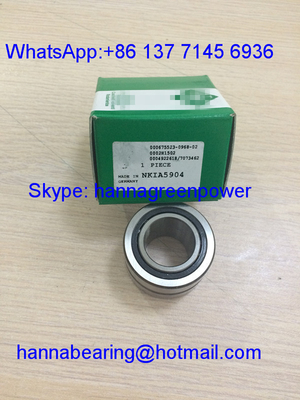

NKIA5904- এক্সএল / NKIA5904 কৌণিক যোগাযোগ বল বিয়ারিং / এক্স - জীবন ইগল রোলার 20 * 37 * 23 মিমি

1. পণ্য ওভারভিউ

NKIA5904 এবং NKIA5904-XL হল মেট্রিক ইন্টিগ্রেটেড কম্বাইন্ড সুই রোলার + সিঙ্গেল-ডিরেকশন কৌণিক কন্টাক্ট বল কম্পোজিট বিয়ারিং, ইউনিফাইড সামগ্রিক ডাইমেনশন ইনার বোর d=20mm, বাইরের ব্যাস D=37mm, মোট প্রস্থ B=23mm, ভিতরের রিং = 5mm ferminum 5mm r = 0.3 মিমি। NKIA সিরিজ দুটি ঘূর্ণায়মান কাঠামোকে এক ইউনিটে একীভূত করে: ঘন সুই রোলারগুলি ভারী রেডিয়াল লোড গ্রহণ করে, কৌণিক যোগাযোগের স্টিলের বলগুলি একমুখী অক্ষীয় থ্রাস্ট লোড বহন করে, সীমিত পাতলা ক্রস-সেকশন স্পেসে রেডিয়াল + একক অক্ষীয় অবস্থান উপলব্ধি করে, সহজে ইনস্টলেশনের জন্য বিভাজ্য অভ্যন্তরীণ রিং ডিসএসকে...

• NKIA5904: স্ট্যান্ডার্ড বেসিক কম্পোজিট বিয়ারিং, স্ট্যান্ডার্ড স্ট্যান্ডার্ড লোড পারফরম্যান্স, প্রচলিত মাঝারি গতির আলো-প্রভাব সরঞ্জামের জন্য সাশ্রয়ী;
• NKIA5904-XL: XL X-লাইফ আপগ্রেড করা অপ্টিমাইজড সংস্করণ, উন্নত রেসওয়ে গ্রাইন্ডিং নির্ভুলতা, অভিন্ন রোলিং এলিমেন্ট গ্রেডিং, উন্নত ক্লান্তি প্রতিরোধ এবং বর্ধিত পরিষেবা জীবন, ক্রমাগত দীর্ঘ-চক্র উচ্চ-গতির অপারেশন কাজের অবস্থার জন্য উপযুক্ত।

সমস্ত রিং, সুই রোলার এবং ইস্পাত বল GCr15 বিয়ারিং ইস্পাত সামগ্রিক quenching গ্রহণ করে; স্ট্যাম্পড স্টিলের খাঁচাগুলি সংঘর্ষের ঘর্ষণ এড়াতে সমানভাবে ঘূর্ণায়মান উপাদানগুলিকে আলাদা করে। ওপেন উভয় প্রান্তের নকশা চমৎকার তাপ অপচয় সহ তেল স্নানের তৈলাক্তকরণকে সমর্থন করে, শুধুমাত্র রেডিয়াল লোড সহ একমুখী অক্ষীয় লোড বহন করে, ক্ষুদ্র গিয়ারবক্স, অটোমেশন রোটারি টেবিল, টেক্সটাইল উইন্ডিং শ্যাফ্ট, প্যাকেজিং মেশিনারি ক্যাম অ্যাসেম্বলি এবং কঠোর রেডিয়াল স্থান সীমাবদ্ধতার সাথে কমপ্যাক্ট ট্রান্সমিশন সরঞ্জামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।

2.প্রযুক্তিগত বিশেষ উল্লেখ

ইউনিফাইড বেস স্ট্যান্ডার্ড প্যারামিটার

ভিতরের বোর d: 20 মিমি
বাইরের ব্যাস D: 37 মিমি
সামগ্রিক প্রস্থ বি: 23 মিমি
অভ্যন্তরীণ রিং রেসওয়ে ব্যাস F: 25 মিমি
ন্যূনতম চেম্ফার r: 0.3 মিমি
গঠন: সম্মিলিত সুই রোলার + একক-দিককার কৌণিক যোগাযোগ বল বিয়ারিং, বিভাজ্য অভ্যন্তরীণ রিং, স্ট্যাম্পযুক্ত স্টিলের খাঁচা
ঘূর্ণায়মান উপাদান এবং রিং উপাদান: GCr15 উচ্চ-কার্বন ক্রোম বিয়ারিং ইস্পাত
স্ট্যান্ডার্ড রেডিয়াল ক্লিয়ারেন্স: CN স্বাভাবিক ক্লিয়ারেন্স, C3 বর্ধিত ক্লিয়ারেন্স কাস্টমাইজযোগ্য
রেফারেন্স গতি: 14000 r/min
সীমিত তেল তৈলাক্তকরণ গতি: 17200 r/min
অপারেটিং তাপমাত্রা পরিসীমা: -20℃ ~ 110℃
নেট ওজন: 0.105 কেজি

NKIA5904

বেসিক ডাইনামিক রেডিয়াল লোড Cr: 21600 N
বেসিক স্ট্যাটিক রেডিয়াল লোড C0r: 28000 N
মৌলিক গতিশীল অক্ষীয় লোড Ca: 3790 N
বেসিক স্ট্যাটিক অক্ষীয় লোড C0a: 4210 N
ক্লান্তি সীমা লোড পু রেডিয়াল: 3350 N
পরিষেবা জীবন রেটিং: স্ট্যান্ডার্ড শিল্প নকশা জীবন

NKIA5904-XL

বেসিক ডাইনামিক রেডিয়াল লোড Cr: 23700 N
বেসিক স্ট্যাটিক রেডিয়াল লোড C0r: 25500 N
মৌলিক গতিশীল অক্ষীয় লোড Ca: 4900 N
বেসিক স্ট্যাটিক অক্ষীয় লোড C0a: 7400 N
ক্লান্তি সীমা লোড পু রেডিয়াল: 4700 N
সার্ভিস লাইফ রেটিং: এক্সএল আপগ্রেড দীর্ঘ-জীবন বিরোধী ক্লান্তি অপ্টিমাইজড সংস্করণ
সম্পূর্ণ মাত্রা অঙ্কন, লোড বক্ররেখা এবং দুটি মডেলের উচ্চ-গতির স্থায়িত্ব পরীক্ষার ডেটা গ্রাহকের অনুরোধে উপলব্ধ।

3. মূল সুবিধা

1. অল-ইন-ওয়ান কম্পোজিট ইন্টিগ্রেটেড স্ট্রাকচার, অতি-পাতলা রেডিয়াল ক্রস-সেকশনে রেডিয়াল হেভি লোড + সিঙ্গেল এক্সিয়াল পজিশনিং বিয়ারিং ফাংশন উপলব্ধি করুন, হাউজিং ডিজাইনের জায়গা বাঁচান এবং মোট বিয়ারিং সেটের পরিমাণ কমিয়ে দিন
2. দুটি কর্মক্ষমতা গ্রেড (স্ট্যান্ডার্ড NKIA5904 / XL আপগ্রেড NKIA5904-XL) বিভিন্ন কাজের অবস্থার সাথে মেলে: সাধারণ বিরতিমূলক অপারেশন এবং ক্রমাগত দীর্ঘ-চক্র উচ্চ-গতির ভারী লোড অপারেশন
3. বিভাজ্য অভ্যন্তরীণ রিং কাঠামো, সুবিধাজনক প্রেস-ফিট সমাবেশ এবং শ্যাফ্টে বিচ্ছিন্ন করা, শ্যাফ্ট বা বিয়ারিং রেসওয়েতে কোনও হস্তক্ষেপ বিচ্ছিন্ন করার ক্ষতি নেই
4. ডাবল রোলিং এলিমেন্ট লেআউট: সুই রোলার বৃহৎ কন্টাক্ট রেডিয়াল ভারবহন ক্ষমতা প্রদান করে, কৌণিক কন্টাক্ট বল নির্ভরযোগ্যভাবে একমুখী অক্ষীয় থ্রাস্টকে প্রতিহত করে যাতে শ্যাফটের একক-পার্শ্বের অক্ষীয় স্থানচ্যুতি সীমিত হয়
5. পর্যাপ্ত ঠাণ্ডা করার জন্য সম্পূর্ণরূপে লুব্রিকেটিং তেলে নিমজ্জিত কাঠামোর মাধ্যমে খুলুন, দীর্ঘ একটানা অপারেশনের অধীনে উচ্চ-তাপমাত্রা বিমোচন ব্যর্থতা ছাড়াই স্থিতিশীল উচ্চ-গতির ঘূর্ণন
6. কাস্টমাইজযোগ্য বিকল্প: একক/ডাবল জেড মেটাল ডাস্ট শিল্ড, আরএস রাবার কন্টাক্ট সিল, C3 ক্লিয়ারেন্স আপগ্রেড, P5 উচ্চ নির্ভুলতা, OEM লেজার মার্কিং, উচ্চ-তাপমাত্রা বিশেষ গ্রীস ফিলিং

কার্যকরভাবে কমপ্যাক্ট ট্রান্সমিশন পজিশনিং স্ট্রাকচার সরল করুন এবং সরঞ্জামের অক্ষীয় স্থানচ্যুতি কম্পন ব্যর্থতার হার হ্রাস করুন

4.অ্যাপ্লিকেশন

এই NKIA5904 / NKIA5904-XL ডুয়াল-স্পেক কম্বাইন্ড সুই কৌণিক কন্টাক্ট বিয়ারিং সেটটি হালকা এবং মাঝারি কমপ্যাক্ট ইন্ডাস্ট্রিয়াল অটোমেশন সরঞ্জামের জন্য ব্যাপকভাবে মেলে:

• মিনিয়েচার রিডাকশন গিয়ারবক্স, ছোট ট্রান্সমিশন বক্স ইনপুট/আউটপুট শ্যাফট রেডিয়াল-অ্যাক্সিয়াল পজিশনিং অ্যাসেম্বলি
• অটোমেশন রোটারি ইনডেক্সিং টেবিল, ক্ষুদ্র ক্যাম রোটারি পজিশনিং মেকানিজম সমর্থনকারী বিয়ারিং
• টেক্সটাইল ইয়ার্ন উইন্ডিং মেশিনারি, ছোট তাঁত টেনশন রোলার ওয়ান-ওয়ে থ্রাস্ট সাপোর্ট ইউনিট
• খাদ্য প্যাকেজিং সরঞ্জাম, হালকা প্রিন্টিং যন্ত্রপাতি উচ্চ গতির কমপ্যাক্ট ট্রান্সমিশন শ্যাফ্ট
• মাইক্রো হাইড্রোলিক অক্জিলিয়ারী শ্যাফ্ট, মেডিকেল ছোট সরঞ্জাম লাইটওয়েট রোটারি পজিশনিং উপাদান
• 20 মিমি বোরের সিঙ্গেল-ডিরেকশন রেডিয়াল-অ্যাক্সিয়াল কম্পোজিট সুই ভারবহন সরঞ্জামের জন্য আফটার মার্কেট রিপ্লেসমেন্ট খুচরা যন্ত্রাংশ

সরু রেডিয়াল স্পেস ইন্ডাস্ট্রিয়াল রোটারি যন্ত্রপাতির জন্য আদর্শ ডুয়াল-পারফরমেন্স কমপ্যাক্ট লোকেটিং বিয়ারিং সলিউশন

5. কেন GQZ বিয়ারিং চয়ন করুন

• 25 বছরের পেশাদার NKIA সিরিজের সম্মিলিত সুই কৌণিক যোগাযোগ যৌগিক বিয়ারিং উত্পাদন অভিজ্ঞতা
• আন্তর্জাতিক মানের NKIA5904 সিরিজের বিয়ারিং, সামঞ্জস্যপূর্ণ ইনস্টলেশনের আকার এবং সমাবেশ সহনশীলতার সাথে দুটি মডেল সম্পূর্ণ মাত্রায় বিনিময়যোগ্য
• সম্পূর্ণ OEM এবং ODM কাস্টমাইজড পরিষেবা ZZ মেটাল শিল্ড, আরএস রাবার সিলিং, বর্ধিত C3 ক্লিয়ারেন্স এবং উচ্চ নির্ভুলতা আপগ্রেড সমর্থন করে
• সম্পূর্ণ-প্রক্রিয়া কঠোর পরিদর্শন: কাঁচামালের কঠোরতা পরীক্ষা, রেসওয়ে অতি-নির্ভুলতা গ্রাইন্ডিং সনাক্তকরণ, ঘূর্ণায়মান উপাদান বাছাই অভিন্নতা এবং প্রসবের আগে উচ্চ-গতির পারস্পরিক ক্লান্তি চক্র পরীক্ষা
• পেশাদার যৌগিক বিয়ারিং ইঞ্জিনিয়ারিং দল 24 ঘন্টার মধ্যে হাউজিং এবং শ্যাফ্ট ম্যাচিং সহনশীলতা ইনস্টলেশন নির্দেশিকা প্রদান করে
• দীর্ঘমেয়াদী অটোমেশন এবং টেক্সটাইল যন্ত্রপাতি নির্মাতাদের জন্য অগ্রাধিকারমূলক বাল্ক পাইকারি মূল্য সহ স্থিতিশীল ভর উত্পাদন সমাবেশ লাইন

আমরা কমপ্যাক্ট স্পেস-সেভিং ডিজাইন, স্থিতিশীল রেডিয়াল-অক্ষীয় সম্মিলিত লোড কর্মক্ষমতা এবং বিশ্বব্যাপী শিল্প সরঞ্জাম ক্রেতাদের সাথে দীর্ঘমেয়াদী জয়-জয় সহযোগিতার উপর ফোকাস করি

6.গুণ নিয়ন্ত্রণ

• GCr15 ক্রোম বিয়ারিং স্টিলের কাঁচামাল রাসায়নিক গঠন এবং পৃষ্ঠের কঠোরতা পরিদর্শন
• অভ্যন্তরীণ এবং বাইরের রিংগুলির জন্য যথার্থ টার্নিং, টেম্পারিং এবং রেসওয়ে মিরর সুপারফিনিশিং প্রক্রিয়াকরণ
• সম্মিলিত রেডিয়াল-অক্ষীয় বিকল্প লোডের অধীনে রিং-বিরোধী বিকৃতি কর্মক্ষমতা স্থিতিশীল করার জন্য ধ্রুবক তাপমাত্রা স্ট্রেস রিলিফ তাপ চিকিত্সা
• টার্গেটেড ডিফারেন্সিয়েটেড পারফরম্যান্স টেস্টিং: NKIA5904 স্ট্যান্ডার্ড সাইকেল স্থায়িত্ব পরীক্ষা, NKIA5904-XL এক্স-লাইফ দীর্ঘমেয়াদী ক্লান্তি প্রতিরোধের ত্বরিত বার্ধক্য পরীক্ষা
• নিডেল রোলার এবং স্টিলের বল বাছাই, স্ট্যাম্পড স্টিলের খাঁচা সমাবেশ এবং অ্যান্টি-রাস্ট তেল প্যাকেজিং এবং চালানের আগে প্রতিটি মডেলের জন্য সম্পূর্ণ মাত্রিক ও চেহারা পুনরায় পরিদর্শন

NKIA5904 সিরিজের বিয়ারিংয়ের প্রতিটি ব্যাচ কমপ্যাক্ট ট্রান্সমিশন সরঞ্জামের ভিতরে স্থিতিশীল দীর্ঘমেয়াদী পজিশনিং অপারেশনের গ্যারান্টি দিতে সম্পূর্ণ নমুনা উচ্চ-গতির রেসিপ্রোকেটিং রেডিয়াল-অক্ষীয় সম্মিলিত লোড চক্র পরীক্ষায় উত্তীর্ণ হয়

7.এখন একটি উদ্ধৃতি পান

আপনার যদি ক্ষুদ্র গিয়ারবক্স এবং অটোমেশন রোটারি পজিশনিং সরঞ্জামের জন্য সাশ্রয়ী-কার্যকর স্ট্যান্ডার্ড NKIA5904 এবং দীর্ঘ-জীবন আপগ্রেড NKIA5904-XL সম্মিলিত সুই কৌণিক যোগাযোগের যৌগিক বিয়ারিংয়ের প্রয়োজন হয়, তাহলে আপনার জিজ্ঞাসা সরাসরি আমাদের কাছে পাঠান।
তদন্ত জমা দেওয়ার পরে আপনি সম্পূর্ণ পেশাদার সহায়তা পরিষেবা পাবেন:

• 24 ঘন্টার মধ্যে দ্রুত অফিসিয়াল কারখানার উদ্ধৃতি উত্তর
• পেশাদার কম্পোজিট বিয়ারিং ইঞ্জিনিয়ারদের দ্বারা একের পর এক হাউজিং বোর এবং শ্যাফ্ট ম্যাচিং টলারেন্স প্যারামিটার ইনস্টলেশন নির্দেশিকা
• ZZ ডাবল মেটাল শিল্ড এবং RS সিল করা ভেরিয়েন্ট এবং C3 বর্ধিত ক্লিয়ারেন্স বিকল্পগুলি সহ কাস্টমাইজড বিয়ারিং সমাধানের পরামর্শ
• মিশ্র দুই-মডেলের সম্মিলিত বাল্ক অর্ডারের জন্য প্রতিযোগিতামূলক সরাসরি কারখানার বাল্ক পাইকারি মূল্য

বিস্তারিত আনুষ্ঠানিক উদ্ধৃতি পেতে প্রতিটি মডেল এবং সরঞ্জাম অপারেটিং গতি এবং লোড পরিবেশের আপনার প্রয়োজনীয় ক্রয়ের পরিমাণ পাঠান

8.FAQ

1. প্রশ্ন 1: NKIA5904 এবং NKIA5904-XL-এর মধ্যে পার্থক্য কী?
   A1: বাইরের ইনস্টলেশন মাত্রা সম্পূর্ণ অভিন্ন; NKIA5904 হল প্রমিত মাঝারি-গতির সরঞ্জামগুলির জন্য আদর্শ মৌলিক সংস্করণ; NKIA5904-XL হল এক্স-লাইফ আপগ্রেডেড লং-লাইফ অপ্টিমাইজড মডেল যার উচ্চতর ক্লান্তি সীমা লোড, 24 ঘন্টা একটানা হাই-স্পিড হেভি-ডিউটি ​​অপারেশনের জন্য উপযুক্ত।
2. প্রশ্ন 2: NKIA যৌগিক বিয়ারিংগুলি কী ধরণের লোড বহন করতে পারে?
   A2: এটি একমুখী অক্ষীয় থ্রাস্ট লোডের সাথে একযোগে ভারী রেডিয়াল লোড সহ্য করতে পারে, দ্বিমুখী অক্ষীয় লোড সহ্য করতে পারে না; দ্বিমুখী অক্ষীয় অবস্থানের প্রয়োজন হলে NKIB সিরিজ বেছে নিন।
3. প্রশ্ন 3: বিভাজ্য অভ্যন্তরীণ রিং ডিজাইনের সুবিধা কী?
   A3: ভিতরের রিংটি প্রথমে শ্যাফ্টে আলাদাভাবে ইনস্টল করা যেতে পারে, তারপরে সুই এবং বল অ্যাসেম্বলি সহ বাইরের রিংটি হাউজিংয়ে চাপা হয়, যা সমাবেশের অসুবিধাকে অনেকাংশে হ্রাস করে এবং ইনস্টলেশনের সময় ভারবহন স্ক্র্যাচ এড়ায়।
