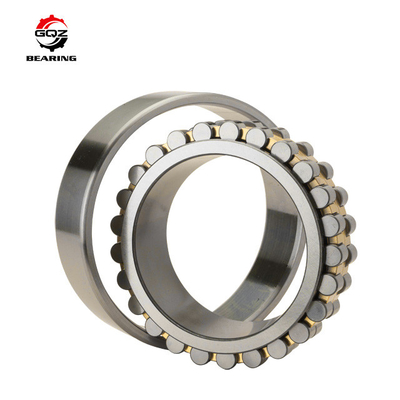

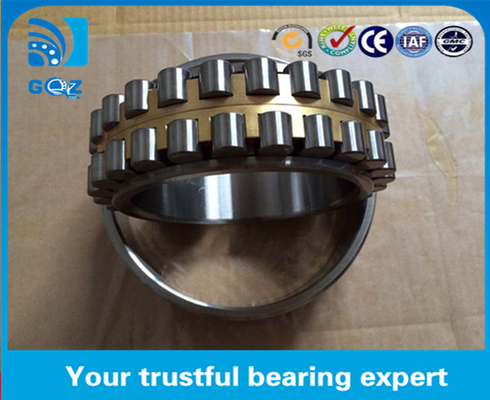

লেয়ারিং নম্বরঃ NN3009MBKR
আকার (মিমি): 45x67.5x23
ব্র্যান্ডঃ এনএসকে
খাঁজ ব্যাসার্ধ (মিমি): 45
বাইরের ব্যাসার্ধ (মিমি): ৬৭,5
প্রস্থ (মিমি): ২৩
ব্র্যান্ড ক্যাটালগে লেয়ারের মাত্রা এবং স্পেসিফিকেশনঃ
d - 45 মিমি
ডি-৭৫ মিমি
ই - ৬৭.৫ মিমি
বি - ২৩ মিমি
সি - ২৩ মিমি
r min. - ১ মিমি
ওজন - ০.৪০৭ কেজি
বেসিক ডাইনামিক লোড (সি) - ৫২ কেএন
বেসিক স্ট্যাটিক লোড (C0) - 68,5 kN
(গ্রীস) তৈলাক্তকরণের গতি - 12 500 r/min
(তেল) তৈলাক্তকরণের গতি - 15000 r/min
এনএসকে ডাবল সারি সিলিন্ড্রিক রোলার লেয়ার NN3009MBKR সম্পর্কে ভূমিকাঃ
এনএসকে-এর ডাবল রান সিলিন্ডারিক রোলার লেয়ারের অনমনীয়তা তাদের মেশিন টুল স্পিন্ডলে ব্যবহারের জন্য নিখুঁত ম্যাচ করে তোলে।এক সারির এবং ডাবল সারির সিলিন্ডারিক রোলার বিয়ারিংগুলির হয় একটি খাঁজ বা একটি কোপযুক্ত খাঁজ রয়েছেডাবল রান কুলিনড্রিকাল রোলার লেয়ারগুলি প্রায়শই একটি ফিক্সড-এন্ড লেয়ার হিসাবে প্রধান শ্যাফটে মাউন্ট করা হয়।নকশায় সরলতা এবং মাউন্ট করার পরে রেডিয়াল অভ্যন্তরীণ ক্লিয়ারান্স সামঞ্জস্য করার ক্ষমতা এই লেয়ারগুলিকে মেশিন টুল ব্যবহারকারীদের মধ্যে জনপ্রিয় করে তোলে .
এনএসকে বিভিন্ন ধরণের সিলিন্ডারিক রোলার বিয়ারিং সরবরাহ করে। ব্যবহারকারীরা অনুরোধ করতে পারেন এবং E44 কনফিগারেশনযা বাইরের রিংয়ের বাইরের পৃষ্ঠের উপর উভয় তৈলাক্তকরণ গর্ত এবং একটি যান্ত্রিক তৈলাক্তকরণ গ্রুভ অন্তর্ভুক্ত করে. লেয়ারের ধরনগুলির মধ্যে রয়েছে এনএনইউ টাইপ, যা ডাবল রিবড বাইরের রিংগুলির বৈশিষ্ট্যযুক্ত, এবং এনএন টাইপ, যা প্রাথমিক চলমান সময়ের মধ্যে চমৎকার গ্রীস স্রাবের বৈশিষ্ট্যযুক্ত,এবং বহন মাধ্যমে স্থিতিশীল তেল প্রবাহ উন্নীত করতে সাহায্য করে.
পাতলা বিভাগের ধরণের বিয়ারিংগুলির জন্য, আরও সংকীর্ণ NN39 সিরিজটি আরও প্রশস্ত NN49 সিরিজের তুলনায় কম তাপ উত্পাদন এবং বৃহত্তর রোলার স্থিতিশীলতার কারণে আরও উপযুক্ত।মেশিনযুক্ত ব্রোঞ্জের খাঁচাগুলি সর্বাধিক সাধারণ সিলিন্ডারিক রোলার বিয়ারিংগুলির সাথেএনএসকে এনএন৩০ সিরিজের জন্য একটি রোল গাইড পিপিএস রজন খাঁচা এবং বাইরের রিং দ্বারা পরিচালিত একটি পিইইকে রজন খাঁচা সরবরাহ করে।N10 সিরিজ সিরিজের অতি উচ্চ গতির এক-সারি সিলিন্ডারিক রোলার লেয়ারের জন্য.
সিলিন্ডারিক রোলার লেয়ারের ধরন:
. এক সারির সিলিন্ডারিক রোলার লেয়ার: NU, NJ, NUP, NUB সিরিজ
. ডাবল সারি সিলিন্ডারিক রোলার লেয়ার:NNU সিরিজ
. চার সারির সিলিন্ডারিক রোলার লেয়ার:এফসি সিরিজ
. একক সারির পূর্ণ পরিপূরক সিলিন্ডারিক রোলার লেয়ারঃSL18 সিরিজ, SL19 সিরিজ
. ডাবল সারি পূর্ণ সম্পূরক সিলিন্ডারিক রোলার বিয়ারিং
.SL01 সিরিজ, SL02 সিরিজ, SL18 সিরিজ।
এনএসকে ডাবল সারি সিলিন্ড্রিক রোলার লেয়ার NN3009MBKRনাম্বারিং সিস্টেমঃ
| লেয়ারের ধরন |
খাঁচা প্রতীক |
স্পেসিফিকেশন |
উপলব্ধ আকার |
| এন এন |
এমবি |
রোলার গাইডেড মেশিনযুক্ত ব্রোঞ্জের খাঁচা |
NN3005,NN3026-NN3040
NN3920-NN3956,NN4920-NN4940
|
| যক্ষ্মা |
রোলার গাইডেড পিপিএস রজন খাঁচা |
NN3006-NN3024 |
| এনএনইউ |
এমবি |
রোলার গাইডেড মেশিনযুক্ত ব্রোঞ্জের খাঁচা |
NNU4920-NNU4940 |
| এন |
MR |
রোলার গাইডেড মেশিনযুক্ত ব্রোঞ্জের খাঁচা |
N1006-N1028 |
| টিপি |
বাইরের রিং গাইডেড পিইইকে রজন খাঁচা |
N1009-N1017 |
