টিhe বালিশ ব্লক ইনসার্ট বল লেয়ারের সংক্ষিপ্ত বিবরণ:
বালিশ ব্লক বহনকারী ইউনিটএটি একটি ইনসার্ট লেয়ার, সিল এবং একটি হাউজিংয়ের সমন্বয়। ইনসার্ট বল লেয়ারের অভ্যন্তরীণ কাঠামো গভীর গ্রুভ বল লেয়ারের সাথে একই।কিন্তু এই বাহ্যিক জাতির চেয়েও এই বাহ্যিক জাতির অভ্যন্তরীণ জাতি অনেক বড়।. বাইরের রেসের গোলাকার পৃষ্ঠ রয়েছে। ইনপুট বল বিয়ারিংগুলি বাইরের রেস এবং বিয়ারিং ব্লকের মধ্যে ফিটের সাথে স্ব-সমন্বয় করতে পারে। ইনপুট বল বিয়ারিংগুলি কমপ্যাক্ট।এটি লোড এবং আনলোড করার জন্য সহজ.বালিশ ব্লক বিয়ারিংগুলি খনি, যন্ত্রপাতি, অটোমোটিভ, টেক্সটাইল এবং চেনিমিক্যাল শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আমরা সরবরাহ করতে পারিUCP, NAP, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, UCFXসিরিজ বালিশ ব্লক লেয়ার ইউনিট।

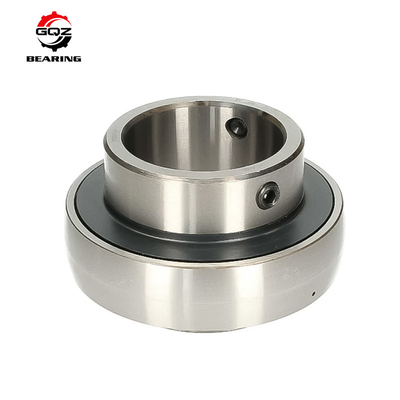

এনটিএন ইউসিএস ২০৪-০১২ডি১এন ইনপুট বল লেয়ারের বিবরণঃ
মাত্রিক অঙ্কন
|
বিয়ারিং ইনসার্ট w / সেট স্ক্রু, প্রশস্ত অভ্যন্তরীণ রিং - সিলিন্ডারিকাল ওডি, স্ন্যাপ রিং গ্রুভ - মাত্রা |
d
|
0.7500 ইন19.০৫০ মিমি |
ডি
|
1.8504 ইন47.000 মিমি |
সি
|
0.৬৬৯৩17.000 মিমি |
বি
|
1.2205 ইন31.000 মিমি |
r
|
0.0394 মধ্যে1.000 মিমি |
r1
|
0.0236 ইন0.600 মিমি |
ডিএস
|
১০-৩২ ইউএনএফ |
জি
|
0.1772 ইন4.500 মিমি |
d4
|
1.1654 ইন29.600 মিমি |
এস১
|
0.7205 ইন18.300 মিমি |
এস
|
0.৫০০০ ইন12.700 মিমি |
a
|
0.1220 ইন3.100 মিমি |
b
|
0.0591 ইন1.500 মিমি |
ডি১
|
1.7559 ইন44.600 মিমি |
এফ
|
0.1575 ইন4.000 মিমি |
|
প্রকার
|
ইনপুট লেয়ার
|
|
খাঁজ টাইপ
|
বৃত্তাকার
|
|
লেয়ারের ধরন
|
বল লেয়ারিং
|
|
উপাদান
|
কঠিন ইস্পাতের মধ্য দিয়ে
|
|
গতি সীমাবদ্ধকরণ - গ্রীস
|
৬৭০০ RPM
|
|
সিলের ধরন
|
যোগাযোগ
|
|
সীল উপাদান
|
নাইট্রিল কাঁচা
|
|
যথার্থতা রেটিং
|
ক্লাস ০
|
|
পারফরম্যান্স
|
স্ট্যান্ডার্ড শুল্ক
|
|
লকিং ডিভাইস
|
2 -120° সেট স্ক্রু
|
|
তৈলাক্তকরণ
|
পুনরায় তৈলাক্তযোগ্য
|
|
রেডিয়াল অভ্যন্তরীণ ক্লিয়ার্যান্স
|
সিএন
|
|
স্ট্যাটিক লোড রেটিং
|
1500 পাউন্ড6650 N6.65 kN
|
|
ডায়নামিক লোড রেটিং
|
২৮৮০ পাউন্ড১২৮০০ N১২.৮০ কিলন
|
|
অভ্যন্তরীণ
|
ডাবল সিলড
|
|
অপারেটিং তাপমাত্রা পরিসীমা
|
-40 থেকে 250 ডিফ -40 থেকে 120 ডিগ্রি সেলসিয়াস
|
ইউসি সিরিজের বালিশ ব্লক লেয়ারিং:
UC200 সিরিজঃ UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,ইউসি২১৮
UC300 সিরিজঃ UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
ইউসিএফ ২০০ সিরিজঃ ইউসিএফ ২০৪, ইউসিএফ ২০৫, ইউসিএফ ২০৬, ইউসিএফ ২০৭, ইউসিএফ ২০৮, ইউসিএফ ২০৯, ইউসিএফ ২১০,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
ইউসিএফ ৩০০ সিরিজঃ ইউসিএফ ৩০৫, ইউসিএফ ৩০৬, ইউসিএফ ৩০৭, ইউসিএফ ৩০৮, ইউসিএফ ৩০৯, ইউসিএফ ৩১০, ইউসিএফ ৩১১,
ইউসিএফ৩১২, ইউসিএফ৩১৩, ইউসিএফ৩১৪, ইউসিএফ৩১৫, ইউসিএফ৩১৬, ইউসিএফ৩১৭, ইউসিএফ৩১৮, ইউসিএফ৩১৯,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
